Raccords de tuyaux non résistants à la tension

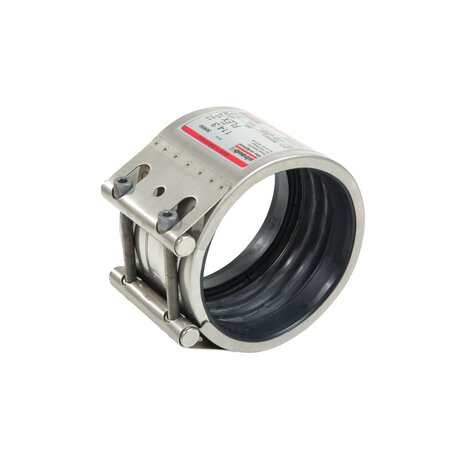

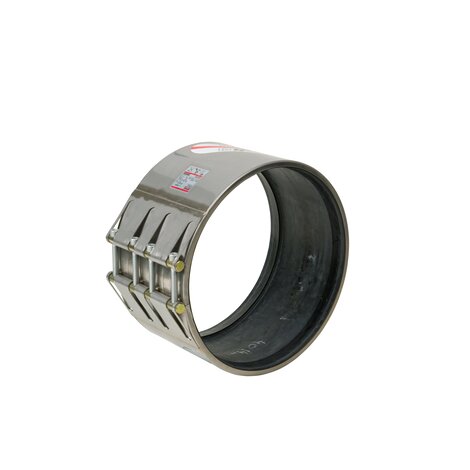

STRAUB-FLEX-2
Les raccords STRAUB-FLEX permettent de raccorder efficacement tous les matériaux de tuyauterie.
Les raccords STRAUB-FLEX permettent de raccorder pratiquement tous les diamètres de tuyauterie imaginables, avec des matériaux de tuyauterie identiques ou différents, dans des milieux variés et à diverses températures ainsi que pour une large plage de pressions de service. La manchette d’étanchéité sépare le boîtier du raccord de la surface du tube, de sorte que le bruit, les vibrations et les oscillations soient amortis de manière optimale.
FLEX 2 ø 172.0 - 2032.0 mm
| product.detail.attribute.adMm | product.detail.attribute.clampingRangeMm | product.detail.attribute.pnIndustry25 | product.detail.attribute.pnIndustry6 | product.detail.attribute.pnIndustry10 | product.detail.attribute.pnIndustry16 | product.detail.attribute.pnIndustry20 | product.detail.attribute.pnIndustry25Bar |
|---|---|---|---|---|---|---|---|
| 172 | 170 - 174 | W2 | W5 | W2 | W5 | W2 | W5 | - | - | - |
| 180 | 178 - 182 | W2 | W5 | W2 | W5 | W2 | W5 | W2 | W5 | W2 | W5 | W2 | W5 |
| 200 | 198 - 202 | W2 | W5 | W2 | W5 | W2 | W5 | W2 | W5 | W2 | W5 | W2 | W5 |
| 219.1 | 217 - 222 | W2 | W5 | W2 | W5 | W2 | W5 | W2 | W5 | W2 | W5 | W2 | W5 |
| 250 | 248 - 253 | W2 | W5 | W2 | W5 | W2 | W5 | W2 | W5 | W2 | W5 | W2 | W5 |
| 267 | 264 - 270 | W2 | W5 | W2 | W5 | W2 | W5 | W2 | W5 | W2 | W5 | W2 | W5 |
| 273 | 270 - 276 | W1 | W2 | W5 | W1 | W2 | W5 | W1 | W2 | W5 | W1 | W2 | W5 | W1 | W2 | W5 | W2 | W5 |
| 304 | 301 - 307 | W1 | W2 | W5 | W1 | W2 | W5 | W1 | W2 | W5 | W1 | W2 | W5 | W1 | W2 | W5 | W1 | W5 |
| 323.9 | 321 - 327 | W1 | W2 | W5 | W1 | W2 | W5 | W1 | W2 | W5 | W1 | W2 | W5 | W1 | W2 | W5 | W1 | W5 |
| 355.6 | 353 - 358 | W1 | W2 | W5 | W1 | W2 | W5 | W1 | W2 | W5 | W1 | W2 | W5 | W1 | W5 | W1 | W5 |
| 406.4 | 404 - 409 | W1 | W2 | W5 | W1 | W2 | W5 | W1 | W2 | W5 | W1 | W2 | W5 | W1 | W5 | W1 | W5 |
| 457.2 | 454 - 460 | W1 | W2 | W5 | W1 | W2 | W5 | W1 | W2 | W5 | W1 | W5 | W1 | W5 | W1 | W5 |
| 508 | 505 - 511 | W1 | W2 | W5 | W1 | W2 | W5 | W1 | W2 | W5 | W1 | W5 | W1 | W5 | W1 | W5 |
| 558.8 | 556 - 562 | W1 | W2 | W5 | W1 | W2 | W5 | W1 | W2 | W5 | W1 | W5 | W1 | W5 | W1 |
| 609.6 | 606 - 613 | W1 | W2 | W5 | W1 | W2 | W5 | W1 | W2 | W5 | W1 | W5 | W1 | W5 | W1 |
| 711.2 | 708 - 715 | W1 | W2 | W5 | W1 | W2 | W5 | W1 | W2 | W5 | W1 | W5 | W1 | W1 |
| 762 | 758 - 766 | W1 | W2 | W5 | W1 | W2 | W5 | W1 | W5 | W1 | W5 | W1 | W1 |
| 812.8 | 809 - 817 | W1 | W2 | W5 | W1 | W2 | W5 | W1 | W5 | W1 | W5 | W1 | - |
| 914.4 | 910 - 918 | W1 | W2 | W5 | W1 | W2 | W5 | W1 | W5 | W1 | W1 | - |
| 1016 | 1012 - 1020 | W1 | W2 | W5 | W1 | W2 | W5 | W1 | W5 | W1 | W1 | - |
| 1117.6 | 1114 - 1122 | W1 | W2 | W5 | W1 | W2 | W5 | W1 | W5 | W1 | - | - |
| 1219.2 | 1215 - 1224 | W1 | W2 | W5 | W1 | W2 | W5 | W1 | W5 | W1 | - | - |
| 1320.8 | 1316 - 1325 | W1 | W2 | W5 | W1 | W5 | W1 | W1 | - | - |
| 1422.4 | 1418 - 1427 | W1 | W2 | W5 | W1 | W5 | W1 | W1 | - | - |
| 1524 | 1519 - 1529 | W1 | W2 | W5 | W1 | W5 | W1 | W1 | - | - |
| 1600 | 1595 - 1605 | W1 | W2 | W5 | W1 | W5 | W1 | - | - | - |
| 1625.6 | 1621 - 1631 | W1 | W2 | W5 | W1 | W5 | W1 | - | - | - |
| 1727.2 | 1722 - 1732 | W1 | W2 | W5 | W1 | W5 | W1 | - | - | - |
| 1828.8 | 1824 - 1834 | W1 | W2 | W5 | W1 | W5 | W1 | - | - | - |
| 1930.4 | 1925 - 1935 | W1 | W2 | W5 | W1 | W5 | W1 | - | - | - |
| 2032 | 2027 - 2037 | W1 | W2 | W5 | W1 | W5 | W1 | - | - | - |
Remarques:
- Observer les instructions de montage
- PN (Industrie) = pression de service en considérant les contraintes d’utilisation
- Pression d’épreuve = PN (Industire) x 1.5 (p.e. industrie, distribution d’eau etc.)
-Pression d’éclatement = ca. PN (Industrie) x 2
- PN (construction navale) = pression nominale en référence à l’homologation comprenant un facteur de sécurité de 4x (p.e. construction navale)
- Feuillards sont des accessoires optionnels
- Autres matériaux d’étanchéité, plages de pression et de température sur demande
- Observer les instructions de montage
- PN (Industrie) = pression de service en considérant les contraintes d’utilisation
- Pression d’épreuve = PN (Industire) x 1.5 (p.e. industrie, distribution d’eau etc.)
-Pression d’éclatement = ca. PN (Industrie) x 2
- PN (construction navale) = pression nominale en référence à l’homologation comprenant un facteur de sécurité de 4x (p.e. construction navale)
- Feuillards sont des accessoires optionnels
- Autres matériaux d’étanchéité, plages de pression et de température sur demande
Les raccords de tuyaux STRAUB sont fabriqués dans des matériaux identiques ou différents selon le diamètre et la taille. L'aperçu suivant en montre les détails. Si vous avez des questions, veuillez contacter notre département de technologie d'application.
FLEX 2 ø 172.0 - 2032.0 mm
| product.detail.attribute.bauteil | product.detail.attribute.w1 | product.detail.attribute.w2 | product.detail.attribute.w5 |
|---|---|---|---|
| 1.0976, galvanisé à chaud | 1.4404 ou équivalent | 1.4404 ou équivalent | |
| 1.722 | 1.722 | A4 - 80 | |
| 1.0737, galvanisé | 1.0737, galvanisé | 1.4404 ou équivalent | |
| 1.4404 ou équivalent / HDPE | 1.4404 ou équivalent / HDPE | 1.4404 ou équivalent / HDPE |
| product.detail.attribute.dichtmanschette | product.detail.attribute.temperatur | product.detail.attribute.medien |
|---|---|---|
