Raccords de tuyaux de traction

STRAUB-GRIP

Les raccords STRAUBMETAL- GRIP et STRAUB-GRIP sont des raccords axiaux autobutés pour tous les tubes métalliques et les tubes en plastique rigide. La solution de raccordement universelle offre d'innombrables possibilités d'application sur presque tous les systèmes de canalisations. L'installation est réalisée sur des tuyaux à surface lisse, sans usinage des extrémités des tuyaux. La construction compacte permet le passage dans des espaces très étroits. Diamètre: de 30.0 à 609.6 mm Plage de température: -30°C à +100°C Manchette d’étanchéité: EPDM, NBR Diamètre: de 25.0 à 711.2 mm Plage de température: -20°C à +180°C Manchette d’étanchéité: EPDM, NBR, FPM/FKM Les contraintes secondaires inattendues ainsi que les imprécisions dans le tracé de la tuyauterie résultant sur site sont absorbées par les raccords grâce à leur conception flexible. Cela permet une installation facile et rapide, qui se traduit par des économies notables.

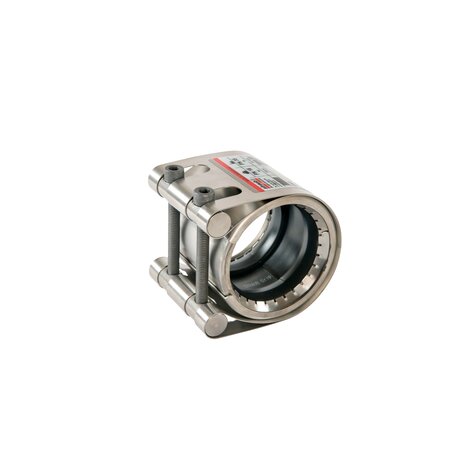

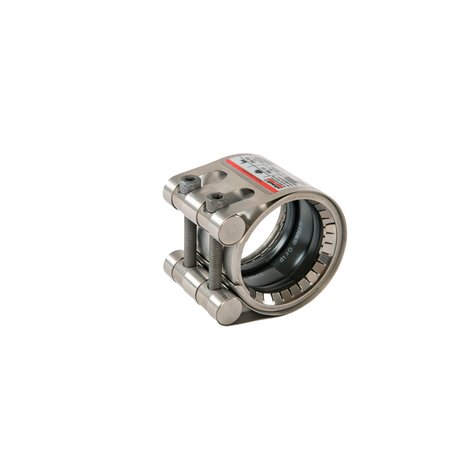

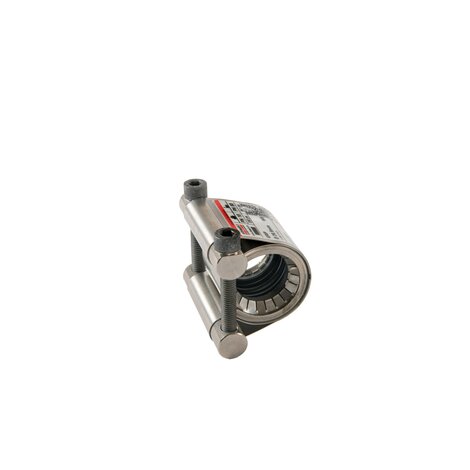

GRIP ø 21.3 - 48.3 mm

product.detail.attribute.adMm	product.detail.attribute.clampingRangeMm	PN Industrie [bar]	product.detail.attribute.pnShipbuildingBar	product.detail.attribute.bMm	product.detail.attribute.dvMm	product.detail.attribute.cMm	product.detail.attribute.xMm	product.detail.attribute.rWithoutStripInsertMm	product.detail.attribute.rWithStripInsertMm	product.detail.attribute.torqueRateNm	product.detail.attribute.swMm	product.detail.attribute.threadMetric
21.3	21.0 - 21.6	36	16	46.5 / 75	43	18	56	5	5 - 10	10	5	6
25	24.5 - 25.5	64	16	46.5 / 75	41	18	53	5	5 - 10	10	6	8
26.9	26.4 - 27.4	58	16	46.5 / 75	44	18	56	5	5 - 10	10	6	8
28	27.5 - 28.5	50	16	46.5 / 75	45	18	57	5	5 - 10	10	6	8
30	29.5 - 30.5	42	16	46.5 / 75	47	18	60	5	5 - 10	10	6	8
33.7	33.2 - 34.2	39	16	46.5 / 75	51	18	65	5	5 - 10	10	6	8
35	34.5 - 35.5	37	16	46.5 / 75	52	18	66	5	5 - 10	12	6	8
38	37.5 - 38.5	36	16	46.5 / 75	55	18	69	5	5 - 10	12	6	8
40	39.5 - 40.5	35	16	46.5 / 75	57	18	71	5	5 - 10	12	6	8
42.4	41.9 - 42.9	33	16	46.5 / 75	60	18	74	5	5 - 10	12	6	8
44.5	44.0 - 45.0	30	16	46.5 / 75	62	18	76	5	5 - 10	12	6	8
48.3	47.8 - 48.8	28	16	46.5 / 75	65	18	81	5	5 - 10	12	6	8

Remarques:
- Observer les instructions de montage
- Selon DIN 86128
- PN (industrie) = pression de service en considérant les contraintes d’utilisation
- Pression d’épreuve = PN (industrie) x 1.5 (p.e. industrie, distribution d’eau etc.)
- PN (construction navale) = pression nominale en référence à l’homologation comprenant un facteur de sécurité de 4x (p.e. construction navale)
- Les indices de pression s’entendent pour tubes en acier C à rigidité radiale sous charge statique
- Feuillards sont des accessoires optionnels
- Autres matériaux d’étanchéité et de température sur demande

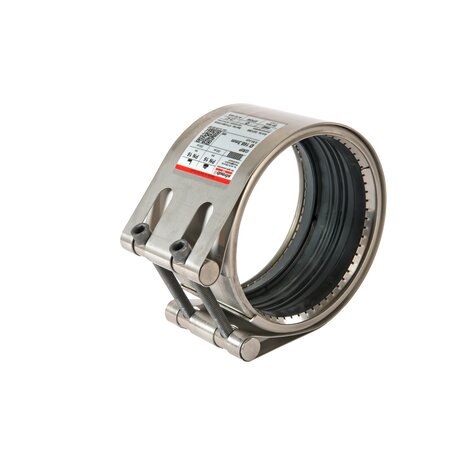

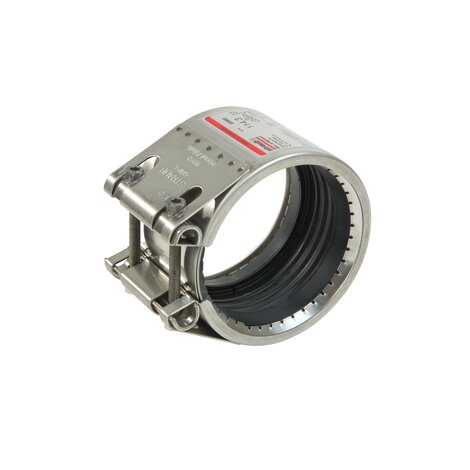

GRIP ø 54.0 - 168.3 mm

product.detail.attribute.adMm	product.detail.attribute.clampingRangeMm	PN Industrie [bar]	product.detail.attribute.pnShipbuildingBar	product.detail.attribute.bMm	product.detail.attribute.dvMm	product.detail.attribute.cMm	product.detail.attribute.xMm	product.detail.attribute.rWithoutStripInsertMm	product.detail.attribute.rWithStripInsertMm	product.detail.attribute.torqueRateNm	product.detail.attribute.swMm	product.detail.attribute.threadMetric
54	53.5 - 54.5	24	16	65	71	24	87	5	5 - 15	15	6	8
57	56.4 - 57.6	23	16	65	74	24	90	5	5 - 15	15	6	8
60.3	59.7 - 60.9	23	16	65	77	24	93	5	5 - 15	15	6	8
63	62.4 - 63.6	23	16	65	80	24	96	5	5 - 15	15	6	8
66.6	64.9 - 67.3	22	16	65	84	24	100	5	5 - 15	15	6	8
70	68.9 - 70.7	22	16	65	87	24	104	5	5 - 15	15	6	8
73	72.3 - 73.7	21	16	65	90	24	107	5	5 - 15	15	6	8
76.1	75.3 - 76.9	35	16	100	100	40	122	5 - 10	5 - 25	20	8	10
79.5	78.7 - 80.3	32	16	100	103	40	125	5 - 10	5 - 25	20	8	10
84	83.2 - 84.8	29	16	100	107	40	130	5 - 10	5 - 25	20	8	10
88.9	88.0 - 89.8	26	16	100	112	40	134	5 - 10	5 - 25	20	8	10
95	94.0 - 96.0	24	16	100	117	40	139	5 - 10	5 - 25	25	8	10
98	97.0 - 99.0	24	16	100	121	40	143	5 - 10	5 - 25	35	8	10
100.6	99.6 - 101.6	23	16	100	124	40	146	5 - 10	5 - 25	25	8	10
101.6	100.6 - 102.6	23	16	100	125	40	146	5 - 10	5 - 25	25	8	10
104	103.0 - 105.0	23	16	100	127	40	148	5 - 10	5 - 25	25	8	10
104.8	103.8 - 105.8	23	16	100	128	40	150	5 - 10	5 - 25	25	8	10
108	106.9 - 109.1	22	16	100	132	40	154	5 - 10	5 - 25	25	8	10
114.3	113.2 - 115.4	22	16	100	138	40	160	5 - 10	5 - 25	25	8	10
118	116.9 - 119.1	22	16	100	142	40	166	5 - 10	5 - 25	35	8	10
122	120.6 - 123.4	21	16	115	149	53	170	5 - 10	5 - 30	35	10	12
125	123.7 - 126.3	21	16	115	152	53	174	5 - 10	5 - 30	40	10	12
127	125.7 - 128.3	21	16	115	154	53	176	5 - 10	5 - 30	40	10	12
129	127.7 - 130.3	21	16	115	156	53	178	5 - 10	5 - 30	40	10	12
130.2	128.9 - 131.5	21	16	115	157	53	179	5 - 10	5 - 30	40	10	12
133	131.7 - 134.3	21	16	115	160	53	182	5 - 10	5 - 30	40	10	12
139.7	138.3 - 141.1	20	16	115	166	53	189	5 - 10	5 - 30	40	10	12
141.3	139.9 - 142.7	20	16	115	168	53	190	5 - 10	5 - 30	40	10	12
144	142.6 - 145.4	20	16	115	171	53	183	5 - 10	5 - 30	60	10	12
154	152.5 - 155.5	18	16	115	181	53	203	5 - 10	5 - 30	50	10	12
159	157.4 - 160.6	18	16	115	186	53	208	5 - 10	5 - 30	50	10	12
165	163.4 - 166.6	16	16	115	192	53	214	5 - 10	5 - 30	50	10	12
168.3	166.6 - 170.0	16	16	115	195	53	217	5 - 10	5 - 30	50	10	12

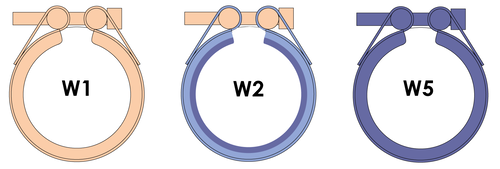

Les raccords de tuyaux STRAUB sont fabriqués dans des matériaux identiques ou différents selon le diamètre et la taille. L'aperçu suivant en montre les détails. Si vous avez des questions, veuillez contacter notre département de technologie d'application.

GRIP ø 21.3 - 48.3 mm

W1	W2	W5
-	-	1.4404 / 1.4162 (LDX)
-	-	A4 - 80
-	-	1.4404 ou équivalent
-	-	1.431
-	-	1.4404 / PVDF

Manchette d’étanchéité	Température	Medium

GRIP ø 54.0 - 168.3 mm

W1	W2	W5
-	-	1.4404 / 1.4162 (LDX)
-	-	A4 - 80
-	-	1.4404 ou équivalent
-	-	1.431
-	-	1.4404 / PVDF

Manchette d’étanchéité	Température	Medium
