Angle 45°, SDR 11
Coude W45 SDR 11
- Gaz, eau et H2
- Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar
- Matériau : PE 100-RC

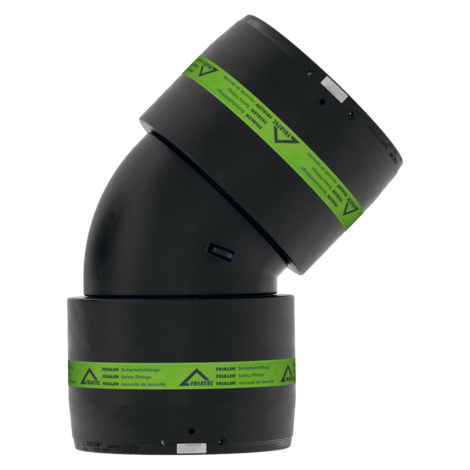

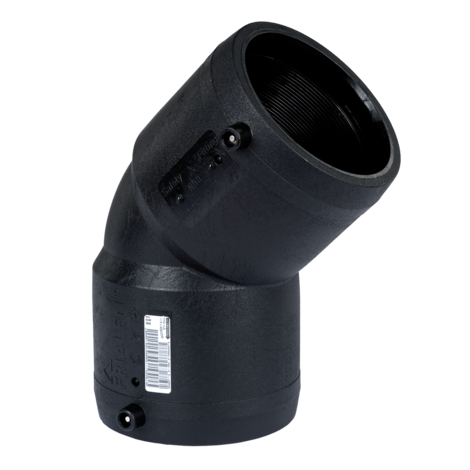

- Coude 45 degrés
- Technologie de sécurité
- Marque de contrôle DVGW : DV-8601AU2248, DV-8606AU2249 et DV-8611AU2250
- FM Approvals Class : 1613 (d 63 - d 225)
PE 100-RC SDR 11
Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz)

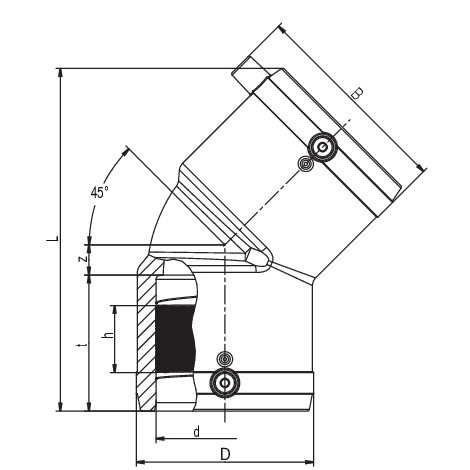

| Référence | product.detail.attribute.dSmall | B | D | product.detail.attribute.hSmall | product.detail.attribute.tSmall | product.detail.attribute.zSmall | product.detail.attribute.weight | product.detail.attribute.packUnit | product.detail.attribute.palletUnit |
|---|---|---|---|---|---|---|---|---|---|
| 616687 | 25 | 48 | 35 | 17 | 38 | 7 | 0,050 | 150 | 2400 |
| 612092 | 32 | 60 | 43 | 21 | 44 | 8 | 0,070 | 50 | 1600 |
| 612094 | 40 | 70 | 54 | 29 | 49 | 11 | 0,120 | 30 | 960 |
| 612096 | 50 | 80 | 66 | 32 | 54 | 13 | 0,180 | 20 | 640 |
| 612098 | 63 | 95 | 82 | 34 | 62 | 14 | 0,290 | 10 | 320 |
| 612100 | 75 | 111 | 96 | 38 | 70 | 29 | 0,520 | 30 | 252 |
| 612102 | 90 | 128 | 115 | 45 | 79 | 35 | 0,810 | 18 | 144 |
| 612104 | 110 | 150 | 138 | 50 | 85 | 41 | 1,320 | 10 | 80 |
| 612106 | 125 | 167 | 157 | 44 | 87 | 46 | 1,800 | 10 | 80 |
| 615275 | 160 | 210 | 207 | 44 | 92 | 88 | 4,280 | 4 | 32 |
| 615687 | 180 | 229 | 228 | 65 | 97 | 83 | 4,600 | 3 | 24 |
| 616264 | 200 | 256 | 254 | 54 | 106 | 87 | 6,590 | 2 | 18 |
| 615688 | 225 | 281 | 280 | 66 | 112 | 98 | 8,300 | 1 | 8 |
| 616404 | 250 | - | 310 | 80 | 128 | 176 | 17,300 | 1 | 6 |
| 616405 | 280 | - | 350 | 84 | 139 | 205 | 25,600 | 1 | 4 |
| 616406 | 315 | - | 396 | 80 | 150 | 215 | 35,270 | 1 | 2 |
Domaines d'utilisation
Le coude FRIALEN W45° est utilisé pour tous les changements de direction de canalisations en PE-HD.
Les raccords de sécurité FRIALEN sont soudables avec des tubes SDR11 - SDR17.6. Pour W 45 > d 225 zones de soudure séparées par côté de manchon.
Epaisseur de paroi minimale s min ≥ 3 mm.
Traitement d'autres niveaux SDR sur demande.
Veuillez tenir compte des marquages obligatoires directement sur le produit.
Marques de contrôle DVGW délivrées : DV-8601AU2248, DV-8606AU2249 et DV-8611AU2250.
Instructions de traitement
Le soudage des extrémités de tuyaux avec le coude FRIALEN W45° s'effectue par soudage FRIALEN - étanche et à force longitudinale.
Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir les instructions de montage des raccords de sécurité FRIALEN pour les conduites de raccordement et de distribution jusqu'à d 225).
De bonnes raisons pour choisir le coude FRIALEN W45° :
- Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)
- Zones de soudage extra larges
- Stabilité maximale grâce aux grandes épaisseurs de paroi
- Zones froides sur les faces frontales et au centre du manchon
- Filament chauffant exposé pour une transmission directe de la chaleur au tube
- Faible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudage
- Contacts protégés contre les contacts accidentels
- Indicateur de soudage pour un contrôle visuel de la soudure
- Marquage permanent du lot
- Emballage individuel pour la protection contre les impuretés
- Code-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding)
