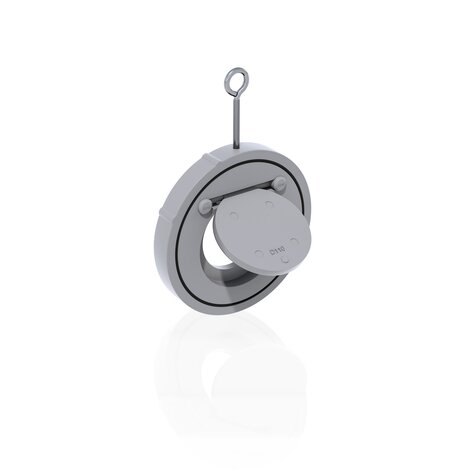

FROC - Clapet anti-retour DN 32:400
Clapet anti-retour en PVC-C sans ressort, version ANSI.
Le clapet anti-retour de type FR est conçu pour être installé directement entre les cols et les brides conformément aux normes ISO/DIN et ANSI.
product.detail.headline.features:
- Construction : vanne à clapet
- Taille : DN 32 à 400
- Pression nominale : 10 bar (DN32-125), 6 bar (DN150-200), 5 bar (DN250-400) dans l'eau à 20 °C
- Plage de température : 0 °C à 80 °C
- Normes d'accouplement: Bride : EN 1092-1, EN ISO 1452,EN ISO 15493, ANSI B16.5 cl 150, JIS B2220
- Références normatives :
- Critères de construction : EN ISO 16137 EN ISO 1452, EN ISO 15493
- Méthodes d'essai et exigences : ISO 9393
- Critères d'installation : DVS 2204, DVS 2221, UNI 11242
- Matériau du robinet : PVC-C
- Matériau du joint : EPDM, FKM
EPDM
| Référence | product.detail.attribute.[["d" |
|---|---|
| FROAC112E | 1\"1\/2"],["DN","40"],["PN","10"],["A","72"],["B","25"],["C","28"],["De","83"],["Di","22"],["Z","16"],["g","173"]] |
| FROAC114E | 1\"1\/4"],["DN","32"],["PN","10"],["A","59"],["B","22"],["C","25"],["De","74"],["Di","18"],["Z","15"],["g","130"]] |
| FROAC200E | 2\"] |
| FROAC212E | 2\"1\/2"],["DN","65"],["PN","10"],["A","105"],["B","50"],["C","31"],["De","124"],["Di","40"],["Z","20"],["g","368"]] |
| FROAC300E | 3\"] |
| FROAC400E | 4\"] |
| FROAC500E | 5\"] |
| FROAC600E | 6\"] |
| FROAC800E | 8\"] |
| FROAC810E | 10\"] |
| FROAC812E | 12\"] |
| FROAC814E | 14\"] |
| FROAC816E | 16\"] |
FKM
| Référence | product.detail.attribute.[["d" |
|---|---|
| FROAC112F | 1\"1\/2"],["DN","40"],["PN","10"],["A","72"],["B","25"],["C","28"],["De","83"],["Di","22"],["Z","16"],["g","173"]] |
| FROAC114F | 1\"1\/4"],["DN","32"],["PN","10"],["A","59"],["B","22"],["C","25"],["De","74"],["Di","18"],["Z","15"],["g","130"]] |
| FROAC200F | 2\"] |
| FROAC212F | 2\"1\/2"],["DN","65"],["PN","10"],["A","105"],["B","50"],["C","31"],["De","124"],["Di","40"],["Z","20"],["g","368"]] |
| FROAC300F | 3\"] |
| FROAC400F | 4\"] |
| FROAC500F | 5\"] |
| FROAC600F | 6\"] |
| FROAC800F | 8\"] |
| FROAC810F | 10\"] |
| FROAC812F | 12\"] |
| FROAC14F | 14\"] |
| FROAC816F | 16\"] |
- Support métallique pour un centrage correct et facile de la vanne lors de l'installation
- Possibilité d'installation verticale et horizontale
- Versions disponibles avec ressorts en acier inoxydable 316 et Hastelloy pour une application même avec des fluides corrosifs
- Système d'étanchéité à joint torique pour une excellente étanchéité et une installation sans joints plats
