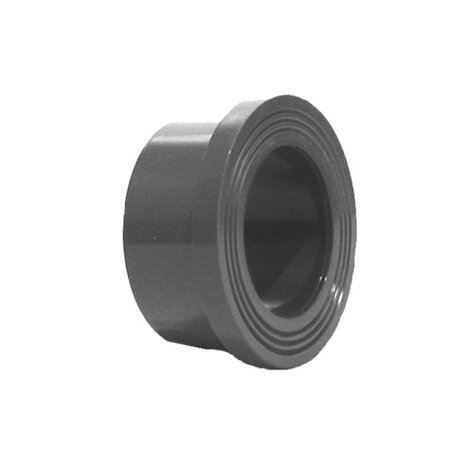

QRC
Raccords pour le collage - colliers pour le bordage.
Collier d'appui rayé selon DIN 8063 PN 10/16 extrémités femelles pour le collage, surfaces d'appui rayées pour les joints plats (pour les dimensions des joints, voir QHV).
Série de raccords destinés au transport de fluides sous pression avec un système de connexion par soudage chimique à froid utilisant un adhésif approprié (TemperGLUE WELD-ON) et un détergent primaire.

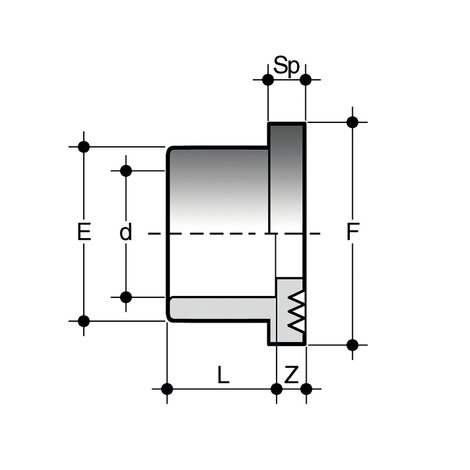

| Référence | product.detail.attribute.d | DN | product.detail.attribute.PN | product.detail.attribute.E | product.detail.attribute.F | product.detail.attribute.L | product.detail.attribute.Sp | product.detail.attribute.Z | product.detail.attribute.g | product.detail.attribute.[["d" |
|---|---|---|---|---|---|---|---|---|---|---|
| QRC020 | 20 | 15 | 16 | 27 | 34 | 16 | 7 | 3.5 | 11 | - |
| QRC025 | 25 | 20 | 16 | 33 | 41 | 19 | 7 | 3 | 17 | - |
| QRC032 | 32 | 25 | 16 | 41 | 50 | 22 | 7 | 3 | 27 | - |
| QRC040 | 40 | 32 | 16 | 50 | 61 | 26 | 8 | 3 | 43 | - |
| QRC050 | 50 | 40 | 16 | 61 | 73 | 31 | 8 | 3 | 66 | - |
| QRC063 | 63 | 50 | 16 | 76 | 90 | 38 | 9 | 3 | 116 | - |
| QRC075 | 75 | 65 | 16 | 90 | 103 | 44 | 10 | 3 | 175 | - |
| QRC090 | 90 | 80 | 16 | 108 | 125 | 51 | 10 | 5 | 305 | - |
| QRC110 | - | - | - | - | - | - | - | - | - | 110] |
| QRC160 | 160 | 150 | 16 | 188 | 212 | 86 | 16 | 4,5 | 1240 | - |
| QRC225 | 225 | 200 | 10 | 245 | 273 | 119 | 25 | 5,5 | 1750 | - |
