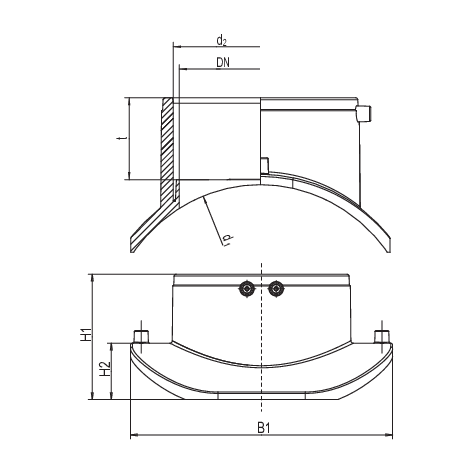

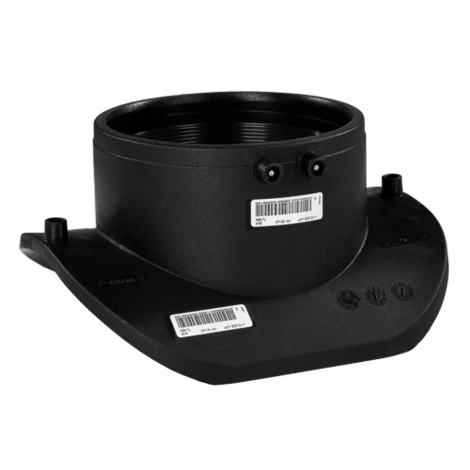

Sellette pour eaux usées Chargement sous vide

Montage avec le dispositif de serrage FRIALOAD, composé de PUMP et PLATE.

Les systèmes de canalisations représentent des biens économiques de grande valeur dont il faut préserver la valeur pendant longtemps. Les exigences croissantes en matière d'égouts publics requièrent des matériaux qui remplissent ces conditions. Depuis de nombreuses années, le système d'évacuation FRIAFIT en PE-HD permet de souder des tuyaux d'égout en PE-HD de manière étanche, résistante aux forces longitudinales et aux racines.

DOMAINES D'APPLICATION ASA VL 160

Jusqu'à présent, les raccordements aux canalisations PE-HD étaient réalisés avec des dérivations simples qui étaient intégrées dans la canalisation à l'aide de manchons à souder par filament chauffant. La réalisation ultérieure de conduites de raccordement n'est possible qu'en bloquant et en séparant la canalisation principale, ce qui prend beaucoup de temps. La selle d'égout FRIAFIT ASA VL 160 permet désormais de raccorder directement des tuyaux PE-HD d 160 de manière économique, simple et fiable, sans perturber le fonctionnement.

INSTRUCTIONS DE MISE EN ŒUVRE ASA VL 160 avec technique de serrage par le vide

Technique de montage optimisée et adaptée aux chantiers pour les selles d'égout. La force de serrage de la selle nécessaire au soudage et à l'établissement de la pression d'assemblage est appliquée par le vide. Le montage s'effectue au moyen du dispositif de serrage FRIALOAD.

Les ovalisations typiques et les écarts de forme du tube peuvent être surmontés grâce à la technique de serrage.

INSTRUCTIONS DE TRAITEMENT ASA VL 160 avec dispositif de serrage FRIALOAD et perçage avec kit de perçage FWAB ASA d 160

La force de serrage de la selle nécessaire au soudage et à l'établissement de la pression d'assemblage est appliquée par le vide. Pour cela, on utilise le dispositif de serrage FRIALOAD qui fixe la pièce sur le tube pendant le soudage. Le perçage est effectué avec le kit de perçage FWAB ASA d 160.

DE BONNES RAISONS POUR LE COLLECTEUR D'EAUX USÉES FRIAFIT ASA VL 160

• Réalisation économique de raccordements domestiques, notamment en cas de taux de construction élevé
• Possibilités d'utilisation en cas de nouvelle pose, de rénovation et de raccordement ultérieur de conduites d'évacuation
• Faible encombrement grâce à un élément compact, les conduites de raccordement en PE-HD sont directement soudées dans le manchon à souder intégré de la tubulure de sortie
• Intégration directe des conduites de raccordement sans décalage gênant ni obstacle à l'écoulement
• Dispositif de serrage FRIALOAD pour un traitement économique
• Code-barres pour le soudage entièrement automatique avec des tuyaux PE-HD de SDR 33 à SDR 11 en tenant compte de la température ambiante (compensation de température)
• Filament chauffant libre et solidement ancré pour un transfert de chaleur direct sur le tube
• Grâce au manchon à souder intégré dans la sortie, aucun autre élément de construction n'est nécessaire
• Étanchéité extérieure (pression d'eau extérieure) prouvée par un test indépendant (rapport d'essai IKT n° P02609)
• Code-barres supplémentaire pour la traçabilité de l'élément de construction (Traceability-Coding)

Veuillez également prendre en considération : ASA VL KG (selle de transition à chargement par le vide), ASA VL (selle d'évacuation à chargement par le vide) et ASA MULTI (manchon de raccordement aux tuyaux en grès et en béton).
