VKDAC - Vanne à bille à deux voies DUAL BLOCK® DN 10:50

Robinet à boisseau sphérique à deux voies DUAL BLOCK® avec raccords femelles pour le collage, série ASTM.

FIP a développé un robinet à boisseau sphérique de type VKD DUAL BLOCK® pour introduire une norme élevée dans la conception des robinets thermoplastiques. Le VKD est un robinet à tournant sphérique à démontage radial qui répond aux exigences les plus strictes des applications industrielles.

product.detail.headline.features:

  • Poignée ergonomique multifonctionnelle en HIPVC avec clé amovible pour le réglage du support du joint à bille
  • Verrouillage de la poignée 0°- 90° SHKD (disponible en tant qu'accessoire) ergonomique pendant le fonctionnement et cadenassable
  • Tourelle d'ancrage robuste pour une automatisation facile et rapide, même après l'installation de la vanne sur le système à l'aide du module Power Quick (en option)
  • Le système breveté de verrouillage des contre-écrous DUALBLOCK® assure un verrouillage étanche des contre-écrous même dans des conditions sévères telles que les vibrations ou la dilatation thermique.
  • Boule usinée avec une finition de surface élevée pour une excellente manœuvrabilité et une fiabilité accrue.
Datenblatt

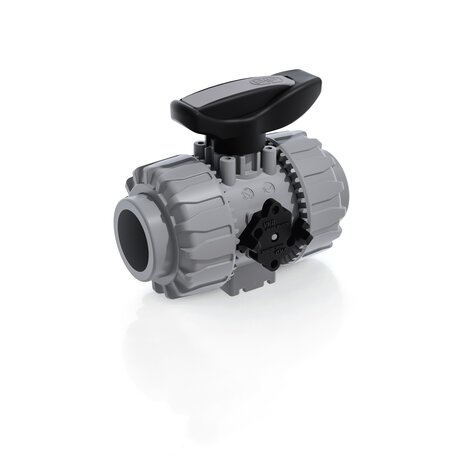

Render della valvola a sfera a due vie DUAL BLOCK® VKDAC - DN 10:50 in PVC-C
Disegno tecnico della valvola a sfera VKDI, VKDL, VKDA, VKDJ DN 10:50
Render della valvola a sfera a due vie DUAL BLOCK® VKDAC - DN 10:50 in PVC-C
Disegno tecnico della valvola a sfera VKDI, VKDL, VKDA, VKDJ DN 10:50

EPDM

Référence
VKDAC012E
VKDAC034E
VKDAC100E
VKDAC114E
VKDAC112E
VKDAC200E

FKM

Référence
VKDAC012F
VKDAC034F
VKDAC100F
VKDAC114F
VKDAC112F
VKDAC200F
  • Système d'assemblage pour le collage, le filetage et le bridage
  • Système breveté de roulement à billes SEATSTOP® pour le micro-ajustement des joints et la minimisation de l'effet des poussées axiales
  • Démontage radial facile de l'installation et, par conséquent, remplacement rapide des joints toriques et des joints à bille sans l'utilisation d'outils.
  • Corps de vanne PN 16 à démontage radial (true union) fabriqué par moulage par injection en PVC-U rigide avec perçage intégré pour l'actionnement. Exigences d'essai conformes à la norme ISO 9393
  • Démontage de la tuyauterie en aval possible avec le robinet en position fermée
  • Boule flottante àpassage intégral avec finition de surface élevée
  • Support intégré dans le corps pour la fixation du robinet
  • Le support de la sphère peut être ajusté à l'aide du kit de réglage Easytorque
  • Compatibilité du matériau de la vanne (C-PVC) et des éléments d'étanchéité en élastomère (EPDM ou FKM) avec le transport d'eau, d'eau potable et d'autres denrées alimentaires conformément aux réglementations en vigueur.
  • Possibilité d'avoir une poignée avec boîtier de fin de course LSQT intégré, également pour un montage ultérieur sur des installations existantes
