VKDBEM - Vanne à bille à 2 voies DUAL BLOCK® DN 10:50

Robinet à boisseau sphérique à deux voies DUAL BLOCK® avec raccords mâles en PE100 SDR 11 pour soudure bout à bout ou électrofusion (CVDE).

FIP a développé un robinet à boisseau sphérique de type VKD DUAL BLOCK® pour introduire une norme élevée dans la conception des robinets thermoplastiques. Le VKD est un robinet à tournant sphérique à démontage radial qui répond aux exigences les plus strictes des applications industrielles.

product.detail.headline.features:

  • Poignée ergonomique multifonctionnelle en HIPVC avec clé amovible pour le réglage du support du joint à bille
  • Verrouillage de la poignée 0°- 90° SHKD (disponible en tant qu'accessoire) ergonomique pendant le fonctionnement et cadenassable
  • Tourelle d'ancrage robuste pour une automatisation facile et rapide, même après l'installation de la vanne sur le système à l'aide du module Power Quick (en option)
  • Le système breveté de verrouillage des contre-écrous DUALBLOCK® assure un verrouillage étanche des contre-écrous même dans des conditions sévères telles que les vibrations ou la dilatation thermique.
  • Boule usinée avec une finition de surface élevée pour une excellente manœuvrabilité et une fiabilité accrue.
Datenblatt
Valvola a sfera a 2 vie DUAL BLOCK® VKDBEM DN 10:50 in PP-H
VKDBEM - Vanne à bille à 2 voies DUAL BLOCK® DN 10:50
Valvola a sfera a 2 vie DUAL BLOCK® VKDBEM DN 10:50 in PP-H
VKDBEM - Vanne à bille à 2 voies DUAL BLOCK® DN 10:50

EPDM

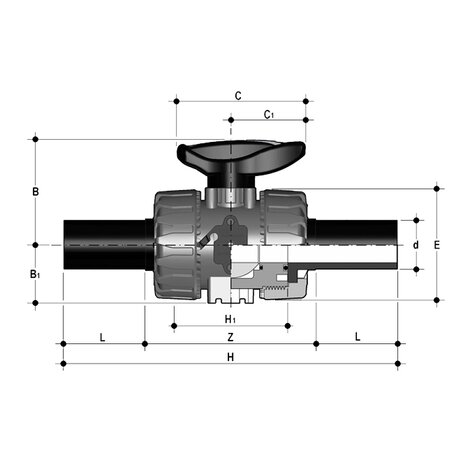

Référence product.detail.attribute.d DN product.detail.attribute.PN product.detail.attribute.B product.detail.attribute.B[5:1] product.detail.attribute.C product.detail.attribute.C[5:1] product.detail.attribute.E product.detail.attribute.H product.detail.attribute.H[5:1] product.detail.attribute.L product.detail.attribute.Z product.detail.attribute.g
VKDBEM020E 20 15 10 54 29 67 40 54 175 65 40,5 94 210
VKDBEM025E 25 20 10 65 34,5 85 49 65 213 70 54 106 325
VKDBEM032E 32 25 10 69,5 39 85 49 73 228 78 56 117 420
VKDBEM040E 40 32 10 82,5 46 108 64 86 247 88 56 131 570
VKDBEM050E 50 40 10 89 52 108 64 98 271 93 60,5 145 900
VKDBEM063E 63 50 10 108 62 134 76 122 300 111 65,5 161 1500

FKM

Référence product.detail.attribute.d DN product.detail.attribute.PN product.detail.attribute.B product.detail.attribute.B[5:1] product.detail.attribute.C product.detail.attribute.C[5:1] product.detail.attribute.E product.detail.attribute.H product.detail.attribute.H[5:1] product.detail.attribute.L product.detail.attribute.Z product.detail.attribute.g
VKDBEM020F 20 15 10 54 29 67 40 54 175 65 40,5 94 210
VKDBEM025F 25 20 10 65 34,5 85 49 65 213 70 54 106 325
VKDBEM032F 32 25 10 69,5 39 85 49 73 228 78 56 117 420
VKDBEM040F 40 32 10 82,5 46 108 64 86 247 88 56 131 570
VKDBEM050F 50 40 10 89 52 108 64 98 271 93 60,5 145 900
VKDBEM063F 63 50 10 108 62 134 76 122 300 111 65,5 161 1500
  • Système d'assemblage pour le collage, le filetage et le bridage
  • Système breveté de roulement à billes SEATSTOP® pour le micro-ajustement des joints et la minimisation de l'effet des poussées axiales
  • Démontage radial facile de l'installation et, par conséquent, remplacement rapide des joints toriques et des joints à bille sans l'utilisation d'outils.
  • Corps de vanne PN 16 à démontage radial (true union) fabriqué par moulage par injection en PVC-U rigide avec perçage intégré pour l'actionnement. Exigences d'essai conformes à la norme ISO 9393
  • Démontage de la tuyauterie en aval possible avec le robinet en position fermée
  • Boule flottante àpassage intégral avec finition de surface élevée
  • Support intégré dans le corps pour la fixation du robinet
  • Le support de la sphère peut être ajusté à l'aide du kit de réglage Easytorque.
  • Possibilité d'avoir une poignée avec boîtier de fin de course LSQT intégré, également pour le montage ultérieur sur des installations existantes.
