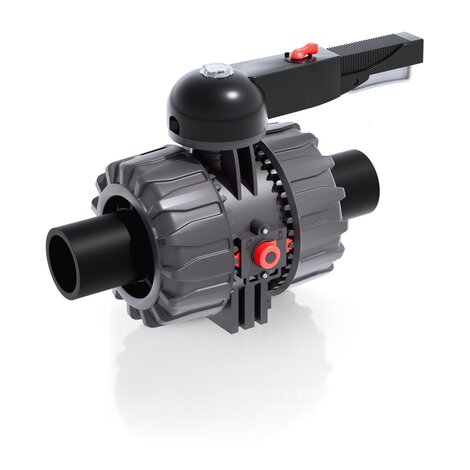

VKDBEV - Vanne à bille à 2 voies DUAL BLOCK® DN 65:100
Robinet à boisseau sphérique à deux voies DUAL BLOCK® avec raccords mâles en PE100 SDR 11 pour soudure bout à bout ou électrofusion (CVDE).
FIP a développé un robinet à boisseau sphérique de type VKD DUAL BLOCK® pour introduire une norme élevée dans la conception des robinets thermoplastiques. Le VKD est un robinet à tournant sphérique à démontage radial qui répond aux exigences les plus strictes des applications industrielles. Ce robinet est également équipé du système d'étiquetage personnalisé.
product.detail.headline.features:
- Poignée ergonomique multifonctionnelle en HIPVC avec manœuvre rapide, verrouillage et réglage gradué en 10 positions. Possibilité de bloquer la rotation en fixant un cadenas.
- Système d'étiquetage personnalisé : module LCE intégré dans le moyeu, composé d'un capuchon de protection transparent et d'une plaque porte-étiquette personnalisable à l'aide du kit LSE (disponible en tant qu'accessoire). L'option de personnalisation permet d'identifier la vanne sur le système en fonction d'exigences spécifiques.
- Système breveté de verrouillage des écrous à anneau DUALBLOCK® qui assure un verrouillage étanche des écrous à anneau même dans des conditions sévères telles que les vibrations ou la dilatation thermique.
- Doubletige de commande avec double joint torique pour le centrage du boisseau et la réduction des couples de manœuvre
- Boule usinée avec une finition de surface élevée pour une excellente manœuvrabilité et une fiabilité accrue.
EPDM

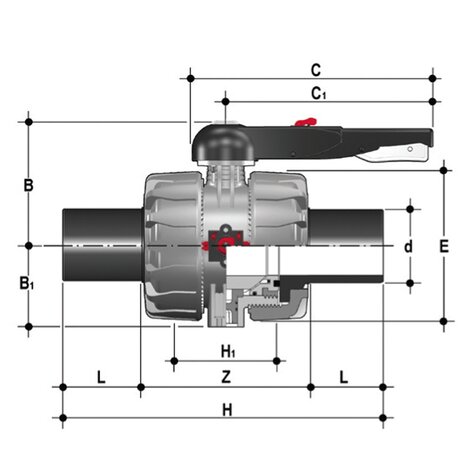

| Référence | product.detail.attribute.d | DN | product.detail.attribute.PN | product.detail.attribute.B | product.detail.attribute.B[5:1] | product.detail.attribute.C | product.detail.attribute.C[5:1] | product.detail.attribute.E | product.detail.attribute.H | product.detail.attribute.H[5:1] | product.detail.attribute.L | product.detail.attribute.Z | product.detail.attribute.g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VKDBEV075E | 75 | 65 | 16 | 164 | 87 | 225 | 175 | 162 | 356 | 133 | 71 | 214 | 4400 |
| VKDBEV090E | 90 | 80 | 16 | 177 | 105 | 327 | 272 | 202 | 390 | 149 | 88 | 214 | 7100 |
| VKDBEV110E | 110 | 100 | 16 | 195 | 129 | 385 | 330 | 236 | 431 | 167 | 92 | 247 | 10800 |
FKM
| Référence | product.detail.attribute.d | DN | product.detail.attribute.PN | product.detail.attribute.B | product.detail.attribute.B[5:1] | product.detail.attribute.C | product.detail.attribute.C[5:1] | product.detail.attribute.E | product.detail.attribute.H | product.detail.attribute.H[5:1] | product.detail.attribute.L | product.detail.attribute.Z | product.detail.attribute.g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VKDBEV075F | 75 | 65 | 16 | 164 | 87 | 225 | 175 | 162 | 356 | 133 | 71 | 214 | 4400 |
| VKDBEV090F | 90 | 80 | 16 | 177 | 105 | 327 | 272 | 202 | 390 | 149 | 88 | 214 | 7100 |
| VKDBEV110F | 110 | 100 | 16 | 195 | 129 | 385 | 330 | 236 | 431 | 167 | 92 | 247 | 10800 |
- Système d'assemblage pour le collage, le filetage et le bridage
- Système breveté de roulement à billes SEATSTOP® pour le micro-ajustement des joints et la minimisation de l'effet des poussées axiales
- Démontage radial facile de l'installation et, par conséquent, remplacement rapide des joints toriques et des joints à bille sans l'utilisation d'outils.
- Corps de vanne PN 16 à démontage radial (true union) fabriqué par moulage par injection en PVC-U rigide avec perçage intégré pour l'actionnement. Exigences d'essai conformément à la norme ISO 9393
- Possibilité de démontage de la tuyauterie en aval avec le robinet en position fermée.
- Boule à passage intégral avec une finition de surface élevée
- Support intégré dans le corps pour la fixation de la vanne
- Possibilité d'installer un réducteur manuel ou des actionneurs pneumatiques et/ou électriques par l'application d'une bride PP-GR avec un schéma de perçage standard ISO.
- Tige tombante en acier inoxydable, section carrée selon la norme ISO 5211
- Possibilité d'avoir une poignée avec boîtier de fin de course LSQT intégré, également pour un montage ultérieur sur des installations existantes.
