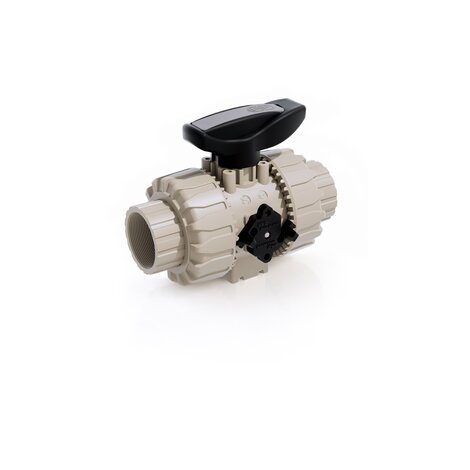

VKDFM - Vanne à bille à 2 voies DUAL BLOCK® DN 10:50
Robinet à boisseau sphérique à deux voies DUAL BLOCK® avec raccords femelles, filetage cylindrique pour le gaz.
FIP a développé un robinet à boisseau sphérique de type VKD DUAL BLOCK® pour introduire une norme élevée dans la conception des robinets thermoplastiques. Le VKD est un robinet à tournant sphérique à démontage radial qui répond aux exigences les plus strictes des applications industrielles.
product.detail.headline.features:
- Poignée ergonomique multifonctionnelle en HIPVC avec clé amovible pour le réglage du support du joint à bille
- Verrouillage de la poignée 0°- 90° SHKD (disponible en tant qu'accessoire) ergonomique pendant le fonctionnement et cadenassable
- Tourelle d'ancrage robuste pour une automatisation facile et rapide, même après l'installation de la vanne sur le système à l'aide du module Power Quick (en option)
- Le système breveté de verrouillage des contre-écrous DUALBLOCK® assure un verrouillage étanche des contre-écrous même dans des conditions sévères telles que les vibrations ou la dilatation thermique.
- Boule usinée avec une finition de surface élevée pour une excellente manœuvrabilité et une fiabilité accrue.
EPDM
| Référence | product.detail.attribute.R | DN | product.detail.attribute.PN | product.detail.attribute.B | product.detail.attribute.B[5:1] | product.detail.attribute.C | product.detail.attribute.C[5:1] | product.detail.attribute.E | product.detail.attribute.H | product.detail.attribute.H[5:1] | product.detail.attribute.L | product.detail.attribute.Z | product.detail.attribute.g | product.detail.attribute.[["R" |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VKDFM012E | 1/2” | 15 | 10 | 54 | 29 | 67 | 40 | 54 | 110 | 65 | 15 | 80 | 145 | - |
| VKDFM034E | 3/4” | 20 | 10 | 65 | 34,5 | 85 | 49 | 65 | 116 | 70 | 16 | 83 | 220 | - |
| VKDFM100E | 1” | 25 | 10 | 69,5 | 39 | 85 | 49 | 73 | 134 | 78 | 19 | 96 | 298 | - |
| VKDFM114E | 1” 1/4 | 32 | 10 | 82,5 | 46 | 108 | 64 | 86 | 153 | 88 | 21 | 110 | 488 | - |
| VKDFM112E | - | - | - | - | - | - | - | - | - | - | - | - | - | 1\u201d 1\/2] |
| VKDFM200E | 2” | 50 | 10 | 108 | 62 | 134 | 76 | 122 | 186 | 111 | 26 | 135 | 1181 | - |
FKM
| Référence | product.detail.attribute.R | DN | product.detail.attribute.PN | product.detail.attribute.B | product.detail.attribute.B[5:1] | product.detail.attribute.C | product.detail.attribute.C[5:1] | product.detail.attribute.E | product.detail.attribute.H | product.detail.attribute.H[5:1] | product.detail.attribute.L | product.detail.attribute.Z | product.detail.attribute.g | product.detail.attribute.[["R" |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VKDFM012F | 1/2” | 15 | 10 | 54 | 29 | 67 | 40 | 54 | 110 | 65 | 15 | 80 | 145 | - |
| VKDFM034F | - | - | - | - | - | - | - | - | - | - | - | - | - | 3\/4\u201d] |
| VKDFM100F | 1” | 25 | 10 | 69,5 | 39 | 85 | 49 | 73 | 134 | 78 | 19 | 96 | 298 | - |
| VKDFM114F | 1” 1/4 | 32 | 10 | 82,5 | 46 | 108 | 64 | 86 | 153 | 88 | 21 | 110 | 488 | - |
| VKDFM112F | 1” 1/2 | 40 | 10 | 89 | 52 | 108 | 64 | 98 | 156 | 93 | 21 | 113 | 682 | - |
| VKDFM200F | 2” | 50 | 10 | 108 | 62 | 134 | 76 | 122 | 186 | 111 | 26 | 135 | 1181 | - |
- Système d'assemblage pour le collage, le filetage et le bridage
- Système breveté de roulement à billes SEATSTOP® pour le micro-ajustement des joints et la minimisation de l'effet des poussées axiales
- Démontage radial facile de l'installation et, par conséquent, remplacement rapide des joints toriques et des joints à bille sans l'utilisation d'outils.
- Corps de vanne PN 16 à démontage radial (true union) réalisé par moulage par injection en PVC-U rigide avec perçage intégré pour l'actionnement. Exigences d'essai conformes à la norme ISO 9393
- Démontage de la tuyauterie en aval possible avec le robinet en position fermée
- Boule flottante àpassage intégral avec finition de surface élevée
- Support intégré dans le corps pour la fixation du robinet
- Le support de la sphère peut être ajusté à l'aide du kit de réglage Easytorque
- Possibilité d'avoir une poignée avec boîtier d'interrupteur de fin de course LSQT intégré, également pour le montage ultérieur sur des installations existantes.
