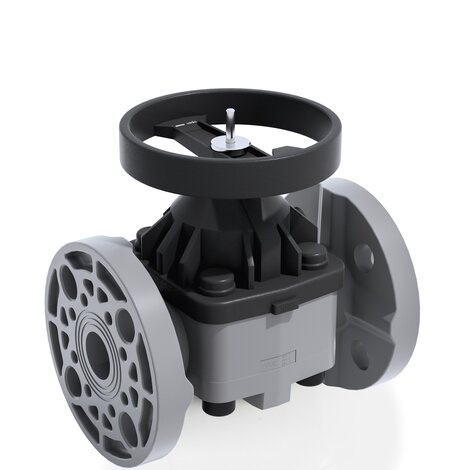

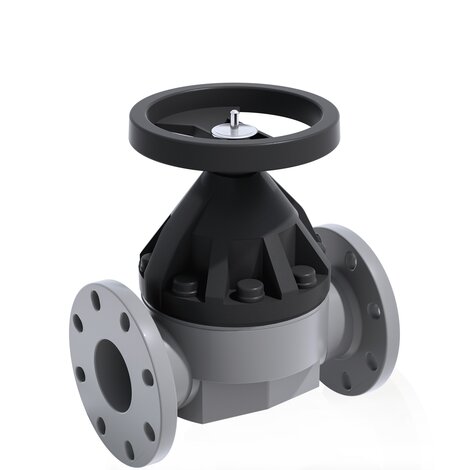

VMOC - Vanne à membrane DN 80:100
Vanne à membrane avec corps monolithique à brides alésage EN/ISO/DIN PN10/16. Drainage selon EN 558-1.
Le VM est particulièrement adapté à la régulation et à l'interception de fluides abrasifs ou contenant des impuretés. La commande par volant et le joint de membrane permettent une régulation précise et efficace et minimisent le risque de coup de bélier.
product.detail.headline.features:
- Volant en (PA-GR) à haute résistance mécanique avec poignée ergonomique pour une maniabilité optimale
- Indicateur optique de position en métal fourni en standard
- Couvercle en PP-GR pour une protection totale Profil de serrage circulaire et symétrique de la membrane intérieure
- Membrane d'étanchéité disponible en EPDM, FKM, PTFE (NBR sur demande) et facilement remplaçable
- Inserts métalliques filetés pour l'ancrage de la vanne
- Nouvelle conception interne du corps de la vanne : augmentation significative du coefficient d'écoulement entraînant une réduction de la perte de pression. Courbe de contrôle optimisée pour une régulation efficace et précise du débit
EPDM
| Référence | product.detail.attribute.[["d" | product.detail.attribute.d | DN | product.detail.attribute.PN | product.detail.attribute.B | product.detail.attribute.B[5:1] | product.detail.attribute.H | product.detail.attribute.I | product.detail.attribute.H[5:1] | product.detail.attribute.J | product.detail.attribute.F | product.detail.attribute.f | product.detail.attribute.U | product.detail.attribute.Sp | product.detail.attribute.g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VMOC090E | 90] | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| VMOC110E | - | 110 | 100 | *10 | 295 | 72 | 350 | 120 | 250 | M12 | 180 | 18 | 8 | 22,5 | 13120 |
FKM
| Référence | product.detail.attribute.d | DN | product.detail.attribute.PN | product.detail.attribute.B | product.detail.attribute.B[5:1] | product.detail.attribute.F | product.detail.attribute.f | product.detail.attribute.H | product.detail.attribute.H[5:1] | product.detail.attribute.I | product.detail.attribute.J | product.detail.attribute.U | product.detail.attribute.Sp | product.detail.attribute.g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VMOC090F | 90 | 80 | *10 | 225 | 64 | 160 | 18 | 310 | 200 | 100 | M12 | 8 | 21,5 | 9140 |
| VMOC110F | 110 | 100 | *10 | 295 | 72 | 180 | 18 | 350 | 250 | 120 | M12 | 8 | 22,5 | 13120 |
PTFE
| Référence | product.detail.attribute.d | DN | product.detail.attribute.PN | product.detail.attribute.B | product.detail.attribute.B[5:1] | product.detail.attribute.F | product.detail.attribute.f | product.detail.attribute.H | product.detail.attribute.H[5:1] | product.detail.attribute.I | product.detail.attribute.J | product.detail.attribute.U | product.detail.attribute.Sp | product.detail.attribute.g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VMOC090P | 90 | 80 | *10 | 225 | 64 | 160 | 18 | 310 | 200 | 100 | M12 | 8 | 21,5 | 9140 |
| VMOC110P | 110 | 100 | *10 | 295 | 72 | 180 | 18 | 350 | 250 | 120 | M12 | 8 | 22,5 | 13120 |
- Système de collage et de joint de bride
- Conceptionfluido-dynamique optimisée: performance maximale du débit grâce à l'efficacité fluido-dynamique optimisée de la nouvelle géométrie interne du corps.
- Volant non salissant qui conserve toujours la même hauteur pendant la rotation, équipé d'un roulement interne pour minimiser le frottement et le couple.
- Indicateur optique en standard
- Éléments de commande internes en métal isolés des fluides
- Vis de fixation du couvercle en acier inoxydable protégées de l'environnement extérieur par des capuchons en PE
- Nouveaux corpsà brides: les nouveaux corps, caractérisés par une structure monolithique à brides, sont disponibles en PVC-U, PVC-C, PP-H et PVDF. Cette conception, sans joints entre le corps et les brides, réduit considérablement les contraintes mécaniques et augmente les performances du système.
