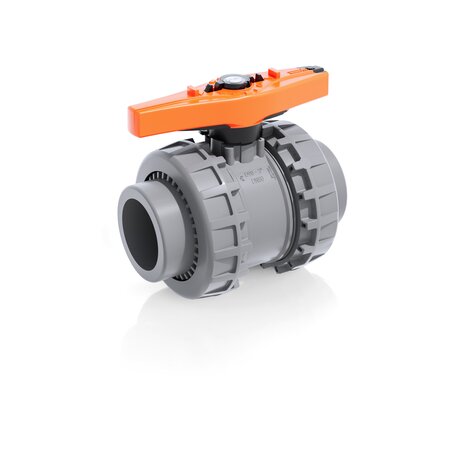

VXEAC - Vanne à bille 2 voies Easyfit DN 65:100
Robinet à boisseau sphérique à deux voies Easyfit avec raccords femelles pour le collage, série ASTM.
FIP et Giugiaro Design ont conçu et développé VXE Easyfit, le robinet à tournant sphérique à démontage radial innovant avec réglage du serrage de l'écrou à bague qui permet une installation simple et sûre pour un service fiable dans le temps. Ce robinet est également équipé du système de personnalisation Labelling System.
product.detail.headline.features:
- Poignée innovante Easyfit à dégagement rapide , composée d'un moyeu central solidement accouplé à la tige de manœuvre et d'unepoignée en deux parties qui se détache du moyeu par une simple opération et qui peut être utilisée comme clé pour le réglage des joints à bille et comme outil pour le serrage des viroles grâce à l'insert à crochet qui s'adapte parfaitement à leur profil extérieur et qui permet à la poignée de se transformer en clé pour contrôler la rotation des viroles.
- Système d'étiquetage personnalisé : module LCE intégré au moyeu, composé d'un capuchon de protection transparent et d'une plaque porte-étiquette personnalisable à l'aide du kit LSE (disponible en tant qu'accessoire). L'option de personnalisation permet d'identifier la vanne sur le système en fonction d'exigences spécifiques.
- Système d'étanchéité en PTFE avec support verrouillé réglable grâce à la poignée à dégagement rapide Easyfit
- Tige de manœuvre à haute finition de surface avec double joint torique et disque antifriction en PTFE qui minimise les frottements et offre un excellent couple de manœuvre.
- Verrouillagede la manœuvre à la fermeture et à l'ouverture par insertion d'un cadenas
- Boule usinée avec finition superficielle élevée pour une excellente manœuvrabilité et une fiabilité accrue.
EPDM
| Référence |
|---|
| VXEAC212E |
| VXEAC300E |
| VXEAC400E |
FKM

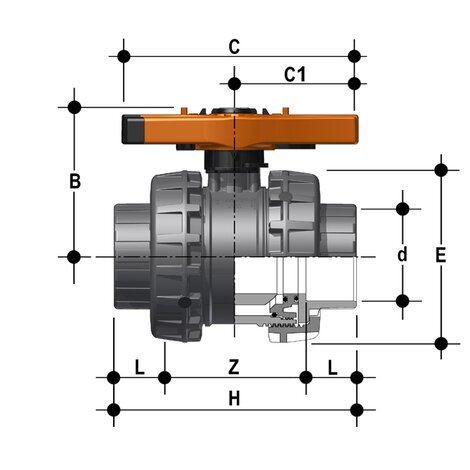

| Référence | product.detail.attribute.[["d" | product.detail.attribute.d | DN | product.detail.attribute.PN | product.detail.attribute.B | product.detail.attribute.C | product.detail.attribute.C[5:1] | product.detail.attribute.E | product.detail.attribute.H | product.detail.attribute.L | product.detail.attribute.Z | product.detail.attribute.g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VXEAC212F | 2\"1\/2"],["DN","65"],["PN","16"],["B","142"],["C","214"],["C[5:1]","115"],["E","157"],["H","211"],["L","44,5"],["Z","122"],["g","2998"]] | - | - | - | - | - | - | - | - | - | - | - |
| VXEAC300F | - | 3” | 80 | 16 | 151 | 239 | 126 | 174 | 248 | 48 | 152 | 3741 |
| VXEAC400F | - | 4” | 100 | 16 | 174,5 | 270 | 145 | 212 | 283 | 57,5 | 168 | 6337 |
- Système Easyfit breveté: mécanisme innovant basé sur le déblocage rapide de la poignée multifonction qui permet la rotation des embouts lors de l'installation de la vanne et l'ajustement du support de la sphère.
- Système d'assemblage pour le collage et le filetage
- Compatibilité du matériau de la vanne (PVC-U) et des éléments d'étanchéité en élastomère (EPDM ou FKM) avec le transport d'eau, d'eau potable et d'autres denrées alimentaires conformément à la réglementation.
- Démontage radial facile du système et, par conséquent, remplacement rapide des joints toriques et des joints de bille sans l'utilisation d'aucun outil
- Corps de vanne PN16 à démontage radial (True Union) fabriqué par moulage par injection en PVC-U et conforme à la directive européenne 2014/68/UE (PED) pour les équipements sous pression. Exigences d'essai conformément à la norme ISO 9393
- Corps de vanne avec structure d'ancrage intégrée pour le module spécial Power Quick pour l'installation d'accessoires ou d'actionneurs pneumatiques et électriques.
- Boule à passage intégral de type flottant avec finition de surface élevée, fabriquée sur des centres d'usinage CNC pour obtenir des tolérances dimensionnelles précises et une finition de surface élevée.
- Possibilité de démonter la tuyauterie en aval avec la vanne en position fermée.
