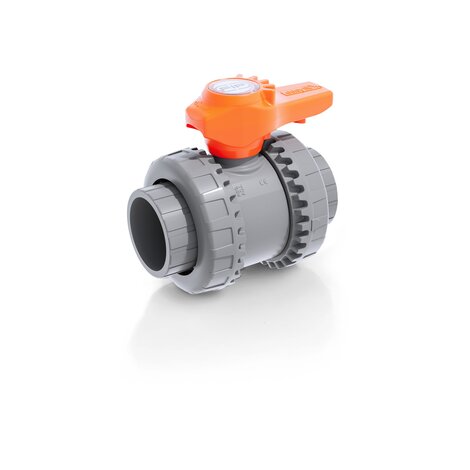

VXEIC - Robinet à tournant sphérique Easyfit à 2 voies DN 10:50
Vanne à deux voies Easyfit avec raccords femelles pour le collage, série métrique.
FIP et Giugiaro Design ont conçu et développé VXE Easyfit, le robinet à tournant sphérique à démontage radial innovant avec réglage du serrage de l'écrou à bague qui permet une installation simple et sûre pour un service fiable dans le temps. Ce robinet est également équipé du système de personnalisation Labelling System.
product.detail.headline.features:
- Poignéeergonomique multifonctionnelle Easyfit à deux positions avec commande pour le réglage du serrage des viroles et utilisable comme clé pour le réglage du support du joint à bille. L'utilisation de la poignée est particulièrement adaptée aux opérations de maintenance dans les espaces confinés et difficiles d'accès.
- Système d'étiquetage personnalisé : module LCE intégré à la poignée, composé d'un capuchon de protection transparent et d'une plaque porte-étiquette personnalisable à l'aide du kit LSE (disponible en tant qu'accessoire). L'option de personnalisation permet d'identifier le robinet sur le système en fonction d'exigences spécifiques.
- Système d'étanchéité en PTFE avec support verrouillé réglable par la poignée multifonction Easyfit ou par le kit de réglage Easytorque (disponible en tant qu'accessoire).
- Tige de manœuvre à haut état de surface avec double joint torique, fabriquée sur des centres d'usinage à commande numérique pour des tolérances dimensionnelles précises et une fiabilité accrue.
- Boule usinée avec un état de surface élevé pour une excellente maniabilité et une fiabilité accrue.
EPDM
| Référence | product.detail.attribute.d | DN | product.detail.attribute.PN | product.detail.attribute.B | product.detail.attribute.C | product.detail.attribute.C[5:1] | product.detail.attribute.E | product.detail.attribute.H | product.detail.attribute.L | product.detail.attribute.Z | product.detail.attribute.g |
|---|---|---|---|---|---|---|---|---|---|---|---|
| VXEIC016E | 16 | 10 | 16 | 49 | 64 | 44 | 54 | 82 | 16 | 50 | 180 |
| VXEIC020E | 20 | 15 | 16 | 49 | 64 | 44 | 54 | 82 | 16 | 50 | 175 |
| VXEIC025E | 25 | 20 | 16 | 62 | 78 | 55 | 63 | 91 | 19 | 53 | 260 |
| VXEIC032E | 32 | 25 | 16 | 71 | 87 | 60 | 72 | 103 | 22 | 59 | 365 |
| VXEIC040E | 40 | 32 | 16 | 82 | 102 | 72 | 85 | 120 | 26 | 68 | 565 |
| VXEIC050E | 50 | 40 | 16 | 92 | 109 | 76 | 100 | 139 | 31 | 77 | 795 |
| VXEIC063E | 63 | 50 | 16 | 110 | 133 | 94 | 118 | 174 | 38 | 98 | 1325 |
FKM
| Référence | product.detail.attribute.d | DN | product.detail.attribute.PN | product.detail.attribute.B | product.detail.attribute.C | product.detail.attribute.C[5:1] | product.detail.attribute.E | product.detail.attribute.H | product.detail.attribute.L | product.detail.attribute.Z | product.detail.attribute.g |
|---|---|---|---|---|---|---|---|---|---|---|---|
| VXEIC016F | 16 | 10 | 16 | 49 | 64 | 44 | 54 | 82 | 16 | 50 | 180 |
| VXEIC020F | 20 | 15 | 16 | 49 | 64 | 44 | 54 | 82 | 16 | 50 | 175 |
| VXEIC025F | 25 | 20 | 16 | 62 | 78 | 55 | 63 | 91 | 19 | 53 | 260 |
| VXEIC032F | 32 | 25 | 16 | 71 | 87 | 60 | 72 | 103 | 22 | 59 | 365 |
| VXEIC040F | 40 | 32 | 16 | 82 | 102 | 72 | 85 | 120 | 26 | 68 | 565 |
| VXEIC050F | 50 | 40 | 16 | 92 | 109 | 76 | 100 | 139 | 31 | 77 | 795 |
| VXEIC063F | 63 | 50 | 16 | 110 | 133 | 94 | 118 | 174 | 38 | 98 | 1325 |
- Système Easyfit breveté: mécanisme innovant basé sur la cinématique de l'engrenage conique qui contrôle la rotation des écrous de la valve pendant l'installation
- Système d'assemblage par collage et filetage
- Compatibilité du matériau de la vanne (PVC-U) et des éléments d'étanchéité en élastomère (EPDM ou FKM) avec le transport d'eau, d'eau potable et d'autres denrées alimentaires conformément à la réglementation.
- Démontage radial facile du système et, par conséquent, remplacement rapide des joints toriques et des joints de bille sans l'utilisation d'aucun outil
- Corps de vanne PN16 à démontage radial (True Union) fabriqué par moulage par injection en PVC-U et conforme à la directive européenne 2014/68/UE (PED) pour les équipements sous pression. Exigences de test conformément à la norme ISO 9393
- Interchangeabilité complète avec les modèles précédents de la série VX Ergo.
- Possibilité de démonter la tuyauterie en aval avec la vanne en position fermée
- Boule flottante àpassage intégral avec finition de surface élevée fabriquée sur des centres d'usinage CNC pour obtenir des tolérances dimensionnelles précises et une finition de surface élevée.
