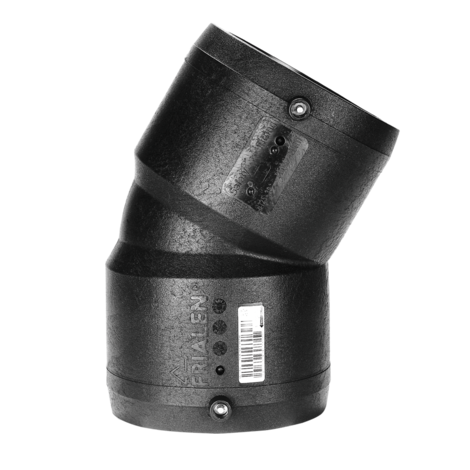

Angle 30°, SDR 11
Coude W30 SDR 11
- Gaz, eau et H2
- Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar
- Matériau : PE 100-RC
- Coude 30 degrés
- Technologie de sécurité
- Marque de contrôle DVGW : DV-8606AU2249
- FM Approvals Class : 1613 (d 90 - d 225)
PE 100-RC SDR 11
Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz)
| Référence | product.detail.attribute.dSmall | B | D | product.detail.attribute.hSmall | product.detail.attribute.tSmall | product.detail.attribute.zSmall | product.detail.attribute.weight | product.detail.attribute.packUnit | product.detail.attribute.palletUnit |
|---|---|---|---|---|---|---|---|---|---|
| 615272 | 90 | 123 | 115 | 43 | 72 | 24 | 0,780 | 18 | 144 |
| 615273 | 110 | 157 | 142 | 47 | 83 | 27 | 1,260 | 14 | 108 |
| 615274 | 125 | 162 | 158 | 51 | 85 | 30 | 1,650 | 4 | 72 |
| 615340 | 160 | 198 | 199 | 59 | 96 | 40 | 3,890 | 5 | 40 |
| 616261 | 180 | 234 | 229 | 57 | 101 | 79 | 5,000 | 3 | 24 |
| 616262 | 200 | 256 | 254 | 54 | 106 | 84 | 6,310 | 1 | 18 |
| 616263 | 225 | 282 | 281 | 64 | 123 | 86 | 8,220 | 1 | 18 |
Domaines d'application
Le coude FRIALEN W30° est utilisé pour tous les changements de direction de canalisations en PE-HD.
Les raccords de sécurité FRIALEN peuvent être soudés avec des tuyaux des niveaux SDR 11 à 17.6.
Autres niveaux SDR sur demande.
Veuillez tenir compte des marquages obligatoires directement sur le produit.
Marque de contrôle DVGW délivrée : DV-8606AU2249.
Instructions de traitement
Le soudage des extrémités de tuyaux avec le coude FRIALEN W30° s'effectue par soudage FRIALEN - étanche et à force longitudinale.
Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir "Instructions de montage" pour les raccords de sécurité FRIALEN pour les conduites de raccordement et de distribution jusqu'à d 225).
De bonnes raisons pour choisir le coude FRIALEN W30° :
- Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)
- Zones de soudage extra larges
- Stabilité maximale grâce aux grandes épaisseurs de paroi
- Zones froides sur les faces frontales et au centre du manchon
- Filament chauffant exposé pour un transfert de chaleur direct sur le tube
- Faible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudage
- Contacts protégés contre les contacts accidentels
- Indicateur de soudage pour un contrôle visuel de la soudure
- Marquage permanent du lot
- Emballage individuel pour la protection contre les impuretés
- Code-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding)
