W90 SDR 11

Coude 90°, SDR 11

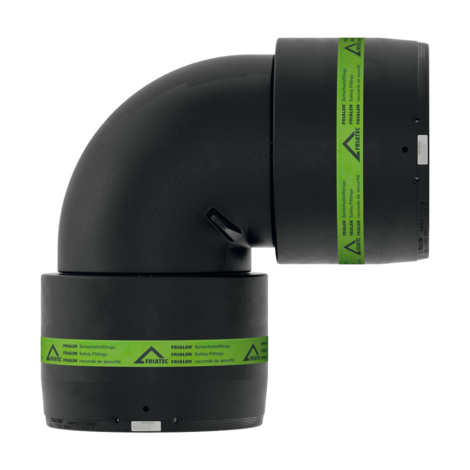

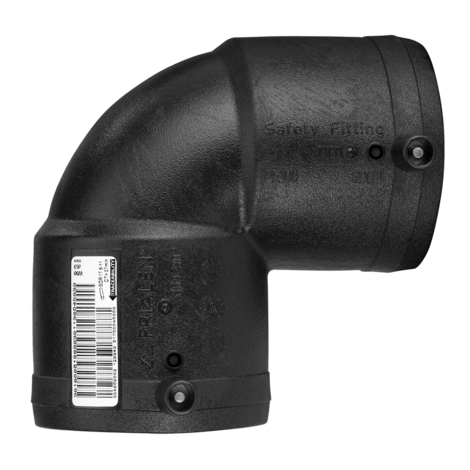

Coude W90 SDR 11

  • Gaz, eau et H2
  • Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar
  • Matériau : PE 100-RC
  • Coude 90 degrés
  • Technologie de sécurité
  • Marque de contrôle DVGW : DV-8601AU2248, DV-8606AU2249 et DV-8611AU2250
  • FM Approvals Class : 1613 (d 63 - d 315)
Datenblatt
Coude 90°, SDR 11
Coude 90°, SDR 11
Coude 90°, SDR 11
Coude 90°, SDR 11
Coude 90°, SDR 11
Coude 90°, SDR 11
Coude 90°, SDR 11
Coude 90°, SDR 11

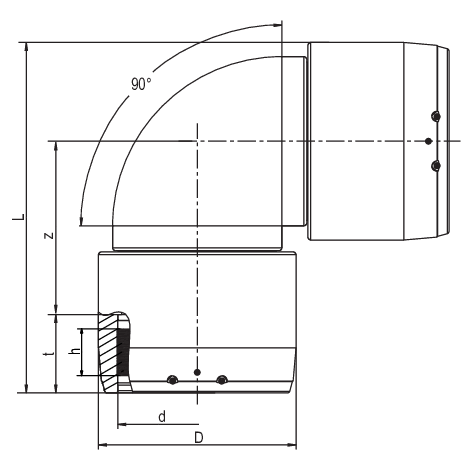

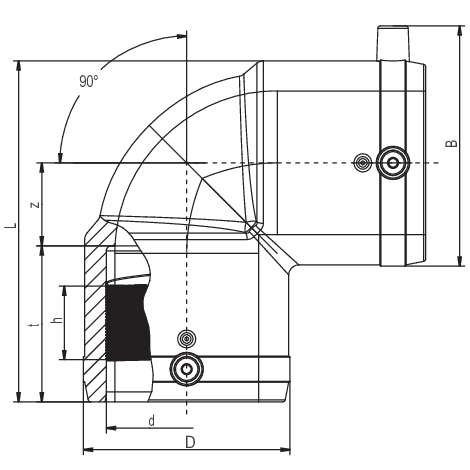

PE 100-RC SDR 11

Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz)

Référence product.detail.attribute.dSmall B D product.detail.attribute.hSmall product.detail.attribute.tSmall product.detail.attribute.zSmall product.detail.attribute.weight product.detail.attribute.packUnit product.detail.attribute.palletUnit
616686 20 41 28,5 16 30 12 0,040 200 3200
612091 25 54 37 19 40 15 0,060 60 1920
612093 32 61 43 21 44 16 0,080 50 1600
612095 40 70 53 29 49 21 0,120 30 960
612097 50 81 66 32 55 26 0,190 20 640
612099 63 96 83 30 62 33 0,340 10 320
612101 75 111 96 37 70 53 0,600 30 216
612103 90 128 115 45 75 65 0,960 18 108
612105 110 150 138 50 81 84 1,520 10 80
612107 125 167 157 44 87 89 2,030 8 64
615276 160 210 207 44 92 133 4,970 3 24
615689 180 229 228 65 94 146 5,690 3 24
616265 200 256 254 54 106 159 8,160 2 16
615690 225 281 280 66 113 177 10,110 1 8
616408 250 - 310 80 128 251 19,100 1 6
616409 280 - 350 84 139 307 27,500 1 2
616410 315 - 396 80 150 329 41,850 1 2

Domaines d'application

Le coude FRIALEN W90° est utilisé pour les changements de direction de canalisations en PE-HD.

Les raccords de sécurité FRIALEN peuvent être soudés avec des tuyaux de niveau SDR 11 à 17.6. Pour W 90 > d 225 zones de soudage séparées par côté de manchon.

Epaisseur de paroi minimale s min ≥ 3 mm.

Mise en œuvre d'autres niveaux SDR sur demande.

Veuillez tenir compte des marquages obligatoires directement sur le produit.

Marques de contrôle DVGW délivrées : DV-8601AU2248, DV-8606AU2249 et DV-8611AU2250.

Instructions de traitement

Le soudage des extrémités de tuyaux avec le coude FRIALEN W90° s'effectue par soudage FRIALEN - étanche et à force longitudinale.

Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir "Instructions de montage" pour la technique des gros tubes FRIALEN XL).

De bonnes raisons pour choisir le coude FRIALEN W90° :

  • Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)

  • Zones de soudage extra larges

  • Stabilité maximale grâce aux grandes épaisseurs de paroi

  • Zones froides sur les faces frontales et au milieu du manchon pour empêcher l'écoulement de la masse fondue

  • Filament chauffant exposé pour un transfert de chaleur direct sur le tube

  • Faible espace annulaire pour établir une pression d'assemblage optimale dans la zone de soudage

  • Contacts protégés contre les contacts accidentels

  • Indicateur de soudage pour un contrôle visuel de la soudure

  • Marquage permanent du lot

  • Emballage individuel pour la protection contre les impuretés

  • Code-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding)
