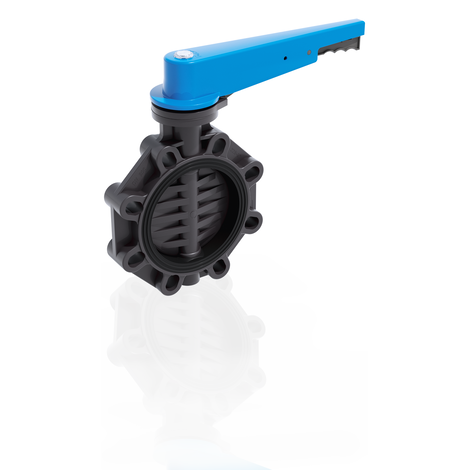

FEOV/LM - Vanne papillon DN 40:200
Vanne papillon à commande manuelle.
La FE est une vanne papillon d'arrêt et de régulation, spécialement conçue pour les applications de transport d'eau et équipée du système d'étiquetage personnalisé.
product.detail.headline.features:
- Poignée ergonomiquemultifonctionnelleen HIPVC à manœuvre rapide, réglage gradué en 12 positions (tous les 7,5°). Montage réversible à 180
- Système d'étiquetage personnalisé: module intégré composé d'un capuchon de protection transparent et d'une plaque porte-étiquette personnalisable à l'aide du kit LSE (disponible en tant qu'accessoire). La personnalisation permet d' identifier le robinet sur le système en fonction d'exigences spécifiques.
- Système de perçage avec fentes ovales permettant l'accouplement avec des brides selon de nombreuses normes internationales
- Joint primaire interchangeable avec double fonction d'étanchéité hydraulique et d'isolation du corps par rapport au fluide
- Tourelle monobloc avec crémaillère en PVC-U. Perçage conforme à la norme ISO 5211 pour entraînement direct :
- DN 40 À 65 : F05
- DN 80 À 150 : F07
- DN 200 : F10
EPDM
| Référence |
|---|
| FEOVLM050E |
| FEOVLM063E |
| FEOVLM075E |
| FEOVLM090E |
| FEOVLM110E |
| FEOVLM140E |
| FEOVLM160E |
| FEOVLM225E |
FKM

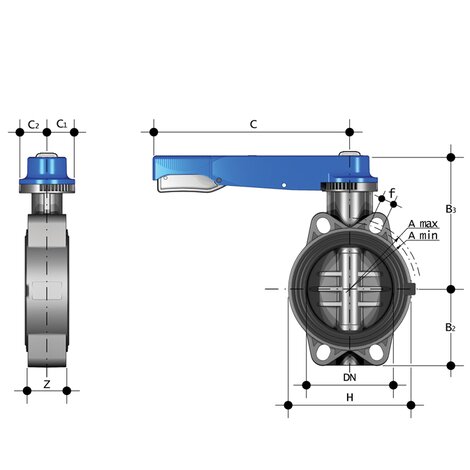

| Référence | product.detail.attribute.[["d" |
|---|---|
| FEOVLM050F | 50 - 1\"1\/2"],["DN","40"],["PN","16"],["A min","93,5"],["A max","109"],["B[5:2]","60"],["B3","136"],["C","175"],["C[5:1]","45"],["C[5:2]","42"],["f","19"],["H","132"],["U","4"],["Z","33"],["g","827"]] |
| FEOVLM063F | 63 - 2\"] |
| FEOVLM075F | 75 - 2\"1\/2"],["DN","65"],["PN","10"],["A min","128"],["A max","144"],["B[5:2]","80"],["B3","168"],["C","175"],["C[5:1]","45"],["C[5:2]","45"],["f","19"],["H","165"],["U","4"],["Z","46"],["g","1420"]] |
| FEOVLM090F | 90 - 3\"] |
| FEOVLM110F | 110 - 4\"] |
| FEOVLM140F | *140 - 5\"] |
| FEOVLM160F | 160 - 6\"] |
| FEOVLM225F | **225 - 8\"] |
- Disque en PVC-U avec arbre traversant
- Arbre en acier galvanisé complètement isolé du fluide avec section carrée selon ISO 5211 :
- DN 40 à 65 : 11 mm
- DN 80 à 100 : 14 mm
- DN 125 à 150 : 17 mm
- DN 200 : 22 mm
- Peut également être installé comme vanne de vidange de fond ou de vidange rapide de réservoir
- Compatibilité du matériau de la vanne (PVC-U) avec le transport d'eau, d'eau potable et d'autres denrées alimentaires conformément aux réglementations en vigueur
- Possibilité d'installer directement un réducteur manuel ou des actionneurs pneumatiques et/ou électriques avec un alésage standard selon ISO 5211 F05, F07, F10
