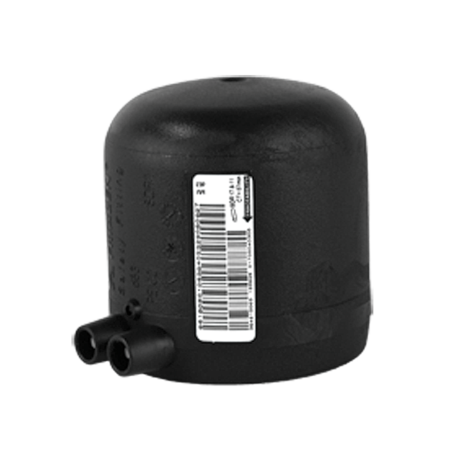

Manchon de fermeture, SDR 11
Manchon de fermeture MV SDR 11
- Gaz, eau et H2
- Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar
- Matériau : PE 100-RC
- Technologie de sécurité
- Marque de contrôle DVGW : DV-8601AU2248 et DV-8606AU2249
- FM Approvals Class : 1613 (d 63 - d 225)
PE 100-RC SDR 11
Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz)
| Référence | product.detail.attribute.dSmall | B | D | product.detail.attribute.hSmall | product.detail.attribute.tSmall | product.detail.attribute.weight | product.detail.attribute.packUnit | product.detail.attribute.palletUnit |
|---|---|---|---|---|---|---|---|---|
| 612025 | 20 | 46 | 31 | 22 | 41 | 0,040 | 50 | 2500 |
| 612026 | 25 | 51 | 35 | 22 | 41 | 0,040 | 50 | 2500 |
| 612027 | 32 | 61 | 44 | 24 | 44 | 0,060 | 60 | 1920 |
| 612028 | 40 | 70 | 55 | 28 | 49 | 0,090 | 50 | 1600 |
| 612029 | 50 | 80 | 67 | 30 | 55 | 0,120 | 30 | 960 |
| 612030 | 63 | 96 | 84 | 31 | 63 | 0,210 | 20 | 640 |
| 612031 | 75 | 110 | 99 | 31 | 70 | 0,320 | 80 | 640 |
| 612032 | 90 | 130 | 118 | 40 | 79 | 0,530 | 16 | 288 |
| 612033 | 110 | 153 | 143 | 34 | 82 | 0,850 | 30 | 216 |
| 612034 | 125 | 168 | 163 | 42 | 87 | 1,180 | 21 | 144 |
| 612035 | 160 | 210 | 208 | 54 | 98 | 2,370 | 10 | 60 |
| 616183 | 180 | 225,5 | 224 | 46,5 | 100 | 2,800 | 6 | 48 |
| 616184 | 200 | 253 | 250,6 | 48 | 103 | 3,700 | 4 | 32 |
| 616185 | 225 | 281,6 | 279 | 48 | 114 | 3,950 | 4 | 32 |
Domaines d'utilisation
Le manchon de fermeture FRIALEN MV est utilisé pour fermer l'extrémité d'une conduite en PE-HD.
Il peut également être utilisé comme capuchon à souder (d 32 et d 40) pour le dôme de l'armature de prise de pression FRIALEN DAA et DAP jusqu'à d63.
Les raccords de sécurité FRIALEN sont soudables avec des tubes SDR11 - SDR17.6. Traitement d'autres niveaux de SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248 et DV-8606AU2249
Instructions de mise en œuvre
Le soudage de l'extrémité du tube ou du dôme d'une armature de prise de pression FRIALEN avec le manchon d'obturation MV FRIALEN s'effectue par soudage FRIALEN - de manière étanche et par adhérence longitudinale.
La surface de soudage est préparée (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir instructions de montage : raccords de sécurité FRIALEN pour conduites de raccordement et de distribution jusqu'à d 225). Derrière les raccords et les armatures, il est recommandé d'intercaler un morceau de tuyau de 20 à 60 cm selon le diamètre, afin que la conduite puisse être poursuivie ultérieurement.
De bonnes raisons pour choisir le manchon de fermeture MV de FRIALEN :
- Grande profondeur de manchon pour un bon guidage du tube
- Zone de soudage extra-large
- Stabilité maximale grâce aux grandes épaisseurs de paroi
- Zone froide sur la face frontale et au milieu du manchon
- Filament chauffant exposé pour une transmission optimale de la chaleur au tube
- Faible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudage
- Contacts protégés contre les contacts accidentels
- Indicateur de soudage pour un contrôle visuel de la soudure
- Marquage permanent du lot
- Emballage individuel pour la protection contre les impuretés
- Code-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding)
