MR SDR 11

Manchon de réduction, SDR 11

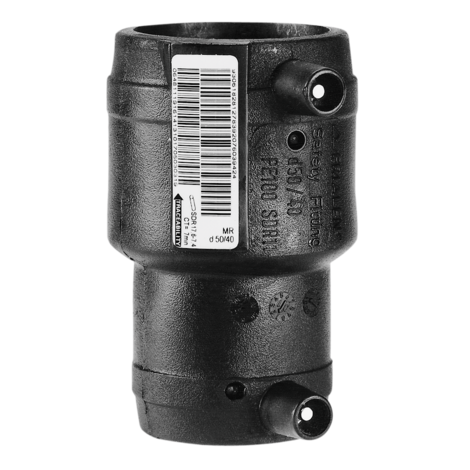

Manchon de réduction MR SDR 11

  • Gaz, eau et H2
  • Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar
  • Matériau : PE 100-RC
  • Technologie de sécurité
  • Grande profondeur d'insertion pour un bon guidage des tuyaux (aucun dispositif de maintien nécessaire)
  • Marque de contrôle DVGW : DV-8601AU2248 et DV-8606AU2249
  • FM Approvals Class : 1613 (d 90/63 - d 110/63 + d 110/90 - d 125/90 + d 160/110 - d 225/160)
Datenblatt
Manchon de réduction, SDR 11
Manchon de réduction, SDR 11
Manchon de réduction, SDR 11
Manchon de réduction, SDR 11

PE 100-RC / PE 100 SDR 11

Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz)

Référence product.detail.attribute.d1Small product.detail.attribute.d2Small B product.detail.attribute.d1 product.detail.attribute.t1Small product.detail.attribute.t2Small product.detail.attribute.weight product.detail.attribute.packUnit product.detail.attribute.palletUnit
616824 20 16 44 20 36 36 0,040 1 2240
616452 32 16 62 32 39 34 0,080 80 2560
615386 32 20 62 32 39 30 0,070 90 2880
615502 32 25 62 32 39 33 0,080 80 2560
615387 40 20 70 40 43 30 0,090 60 1920
616751 40 25 66 40 50 40 0,090 1 1280
615388 40 32 70 40 43 39 0,100 50 1600
616752 50 25 77 50 52 39 0,120 1 960
612070 50 32 82 50 49 39 0,150 32 1024
612071 50 40 82 50 49 43 0,150 25 800
615389 63 32 96 63 55 44 0,210 20 640
615390 63 40 96 63 55 43 0,230 16 512
612072 63 50 96 63 55 48 0,230 16 512
616583 75 63 110 75 61 55 0,300 15 270
615391 90 50 129 90 69 49 0,480 15 270
615392 90 63 129 90 69 55 0,510 15 270
616582 90 75 127 90 67 63 0,510 15 270
615393 110 63 152 110 79 55 0,730 10 180
615693 110 90 152 110 79 69 0,880 8 144
615694 125 90 166 125 86 69 0,990 8 144
616510 125 110 172 125 95 70 1,160 16 128
615695 160 110 207 160 98 79 2,000 8 64
616511 180 125 230 180 108 74 2,300 1 60
616356 225 160 283 225 110 98 4,860 1 36

Domaines d'utilisation

Le manchon de réduction FRIALEN MR est utilisé pour la réduction immédiate de la tuyauterie.

Les raccords de sécurité FRIALEN sont soudables avec des tubes SDR11 - SDR17.6, à l'exception des dimensions d 125/110 et d 180/125, qui sont soudables avec des tubes SDR9 - SDR26. Traitement d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248 et DV-8606AU2249

Instructions de mise en œuvre

Le soudage des extrémités de tuyaux avec le manchon réducteur FRIALEN MR s'effectue par soudage FRIALEN - étanche et à force longitudinale.

Les extrémités des tuyaux sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir instructions de montage : raccords de sécurité FRIALEN pour conduites de raccordement et de distribution jusqu'à d 225).

De bonnes raisons pour choisir le manchon réducteur MR de FRIALEN :

  • Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)

  • Zones de soudure extra larges

  • Stabilité maximale grâce aux grandes épaisseurs de paroi

  • Zones froides sur les faces et au centre du manchon

  • Filament chauffant exposé pour un transfert de chaleur direct sur le tube

  • Faible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudage

  • Contacts protégés contre les contacts accidentels

  • Indicateur de soudage pour un contrôle visuel de la soudure

  • Marquage permanent du lot

  • Emballage individuel pour la protection contre les impuretés

  • Code-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding)
