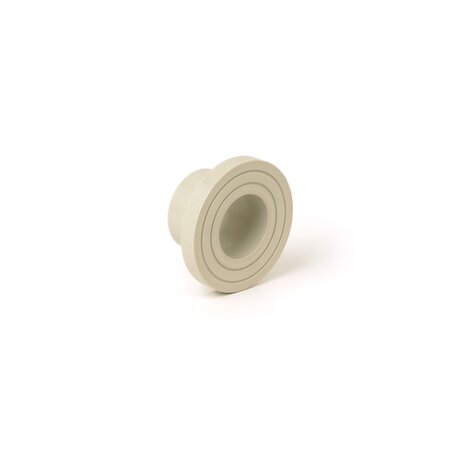

QBM PN6 SDR 17,6 - S 8,3 - Collier à bride
Collier d'appui à tige courte pour le soudage bout à bout de brides libres ISO/DIN ODB PN6 SDR 17.6 - S 8.3.
Série de raccords destinés à l'acheminement de fluides sous pression avec un système de joints à souder bout à bout.

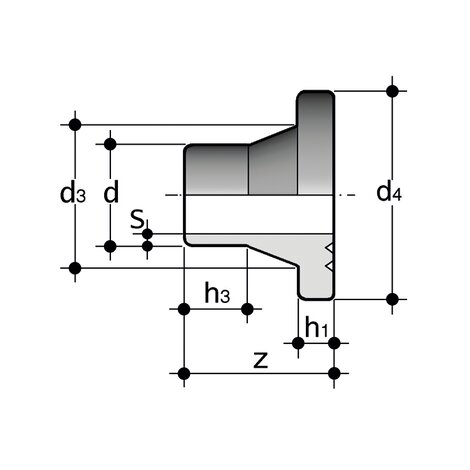

| Référence | product.detail.attribute.d | product.detail.attribute.d[5:3] | product.detail.attribute.d[5:4] | product.detail.attribute.h[5:1] | product.detail.attribute.h[5:3] | product.detail.attribute.S | product.detail.attribute.Z | product.detail.attribute.g | product.detail.attribute.[["d" |
|---|---|---|---|---|---|---|---|---|---|
| QBM17063 | 63 | 75 | 102 | 14 | 18 | 3,6 | 50 | 115 | - |
| QBM17075 | 75 | 89 | 122 | 16 | 35 | 4,3 | 50 | 180 | - |
| QBM17090 | 90 | 105 | 138 | 17 | 43 | 5,1 | 80 | 280 | - |
| QBM17110 | 110 | 125 | 158 | 18 | 37 | 6,3 | 80 | 365 | - |
| QBM17125 | *125 | 132 | 158 | 18 | 45 | 7,1 | 88 | 380 | - |
| QBM17140 | *140 | 155 | 188 | 18 | 39 | 8,0 | 83 | 510 | - |
| QBM17160 | *160 | 175 | 212 | 18 | 52 | 9,1 | 100 | 745 | - |
| QBM17180 | *180 | 186 | 212 | 20 | 62 | 10,2 | 83 | 650 | - |
| QBM17200 | *200 | 233 | 268 | 24 | 58 | 11,4 | 121 | 1756 | - |
| QBM17225 | - | - | - | - | - | - | - | - | 225] |
| QBM17250 | *250 | 285 | 320 | 25 | 61 | 14,2 | 120 | 2170 | - |
| QBM17280 | 280 | 291 | 320 | 25 | 45 | 15,9 | 100 | 1825 | - |
| QBM17315 | 315 | 335 | 370 | 25 | 35 | 17,9 | 100 | 2525 | - |
| QBM17355 | *355 | 373 | 430 | 30 | 99 | 20,1 | 184 | 5400 | - |
| QBM17400 | *400 | 427 | 482 | 33 | 98 | 22,7 | 195 | 7120 | - |
| QBM17450 | *450 | 514 | 585 | 46 | 60 | 25,5 | 142 | 10700 | - |
| QBM17500 | *500 | 530 | 585 | 46 | 60 | 28,4 | 138 | 9195 | - |
| QBM17560 | *560 | 615 | 685 | 50 | 60 | 31,7 | 139 | 13150 | - |
| QBM17630 | *630 | 642 | 685 | 50 | 60 | 35,7 | 140 | 11685 | - |
*produits de revente
