RVUIM - collecteur de saletés DN 15:100

Collecteur d'impuretés avec raccords à douille pour soudure à la poche, série métrique.

Le collecteur d'impuretés RV limite le passage des particules solides dans le fluide au moyen d'un filtre.
Datenblatt

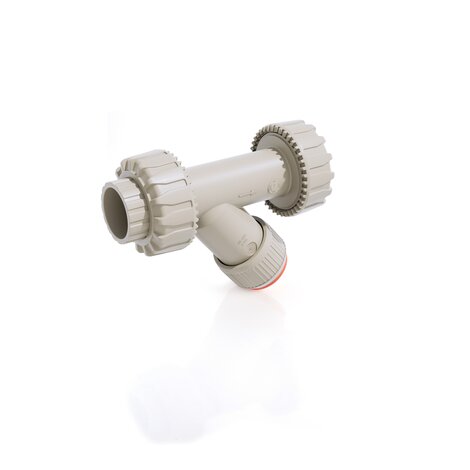

Raccoglitore di impurità RVUIM DN 15:100 in PP-H

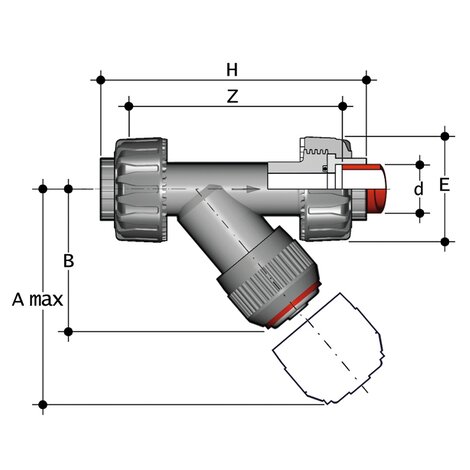

Disegno tecnico RVUFM DN 15:100 in PP-H
Raccoglitore di impurità RVUIM DN 15:100 in PP-H
Disegno tecnico RVUFM DN 15:100 in PP-H

EPDM

Référence product.detail.attribute.d DN product.detail.attribute.PN product.detail.attribute.A max product.detail.attribute.B product.detail.attribute.E product.detail.attribute.H product.detail.attribute.Z product.detail.attribute.Fig. product.detail.attribute.g
RVUIM020E 20 15 10 125 71 55 138 109 A 148
RVUIM025E 25 20 10 145 83 66 157 125 A 195
RVUIM032E 32 25 10 165 94 74 179 143 A 297
RVUIM040E 40 32 10 190 109 86 205 164 A 475
RVUIM050E 50 40 10 210 119 99 244 197 A 675
RVUIM063E 63 50 10 240 142,5 120 294 239 A 1100

FKM

Référence product.detail.attribute.d DN product.detail.attribute.PN product.detail.attribute.A max product.detail.attribute.B product.detail.attribute.E product.detail.attribute.H product.detail.attribute.Z product.detail.attribute.Fig. product.detail.attribute.g
RVUIM020F 20 15 10 125 71 55 138 109 A 148
RVUIM025F 25 20 10 145 83 66 157 125 A 195
RVUIM032F 32 25 10 165 94 74 179 143 A 297
RVUIM040F 40 32 10 190 109 86 205 164 A 475
RVUIM050F 50 40 10 210 119 99 244 197 A 675
RVUIM063F 63 50 10 240 142,5 120 294 239 A 1100
  • Système d'assemblage pour le soudage, le filetage et le bridage
  • Filtre monté sur un support facilement amovible pour faciliter le nettoyage ou le remplacement du filtre
  • Compatibilité du matériau de la vanne (PP-H) avec le transport d'eau, d'eau potable et d'autres denrées alimentaires conformément à la réglementation.
  • Entretien possible avec le corps de la vanne installé
