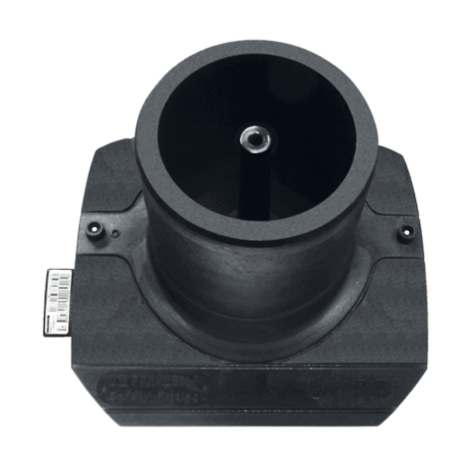

Selle avec embout universel, SDR 11
Sellette avec embout universel SA UNI SDR 11
Gaz, eau et H2
- Pression maximale : gaz 10 bar, eau 16 bar
- Matériau : PE 100-RC
- Technique de serrage universelle (Balanced-Loading) :
- Serrage sûr avec UNITOP
- Répartition idéale de l'application de la force
- Adaptation parfaite au diamètre du tube
- Contrôle de pression de la soudure possible avant le perçage
- Perçage sous pression possible
- Technologie de sécurité
Remarque:
Pour la mise en œuvre de SA UNI avec les sorties 90 - 160, le dispositif de serrage UNITOP (réf. 613385) est nécessaire et pour les sorties 225 / 250, l'UNITOP 250 (réf. 613387).
Pour le perçage sans pression, nous recommandons notre kit de perçage FWAB.
Contrôle de la pression de la soudure avant le perçage avec l'adaptateur de contrôle de pression FWDPA SA (réf. 613596).
Convient également aux dimensions spéciales pour les gaines Close-Fit.
Pour toute question à ce sujet et pour le perçage sous pression, veuillez vous adresser à notre hotline.
PE 100-RC SDR 11
Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz)

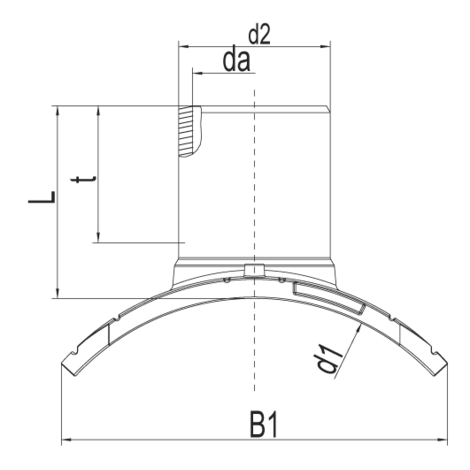

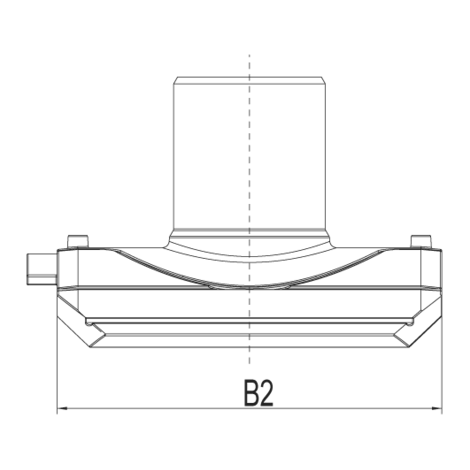

| Référence | product.detail.attribute.d1Small | product.detail.attribute.d2Small | product.detail.attribute.b1 | product.detail.attribute.d1 | product.detail.attribute.tSmall | product.detail.attribute.anbarm | product.detail.attribute.weight | product.detail.attribute.packUnit | product.detail.attribute.palletUnit |
|---|---|---|---|---|---|---|---|---|---|
| 616553 | 250-280 | 90 | 260 | 250-280 | 79 | 65 | 1,420 | 5 | 40 |
| 616554 | 250-280 | 110 | 260 | 250-280 | 82 | 84 | 1,590 | 5 | 40 |
| 616555 | 250-280 | 125 | 260 | 250-280 | 87 | 95 | 1,760 | 5 | 40 |
| 616556 | 250-280 | 160 | 260 | 250-280 | 98 | 123 | 2,210 | 5 | 40 |
| 616557 | 315-400 | 90 | 280 | 315-400 | 79 | 65 | 1,430 | 5 | 40 |
| 616558 | 315-400 | 110 | 280 | 315-400 | 82 | 84 | 1,600 | 5 | 40 |
| 616559 | 315-400 | 125 | 280 | 315-400 | 87 | 95 | 1,750 | 5 | 40 |
| 616560 | 315-400 | 160 | 280 | 315-400 | 98 | 123 | 2,220 | 5 | 40 |
| 616561 | 450-900 | 90 | 307 | 450-900 | 79 | 65 | 1,390 | 5 | 40 |
| 616562 | 450-900 | 110 | 307 | 450-900 | 82 | 84 | 1,550 | 5 | 40 |
| 616563 | 450-900 | 125 | 307 | 450-900 | 87 | 95 | 1,710 | 5 | 40 |
| 616564 | 450-900 | 160 | 307 | 450-900 | 98 | 123 | 2,160 | 5 | 40 |
| 617224 | 315-355 | 225 | 363 | 315-355 | 164 | 172 | 7,300 | 5 | 40 |
| 617225 | 315-355 | 250 | 363 | 315-355 | 164 | 187 | 7,900 | 5 | 40 |
| 617226 | 400-450 | 225 | 403 | 400-450 | 164 | 172 | 7,100 | 5 | 40 |
| 617227 | 400-450 | 250 | 403 | 400-450 | 164 | 187 | 7,900 | 5 | 40 |
| 617228 | 500-630 | 225 | 429 | 500-630 | 164 | 172 | 7,000 | 5 | 40 |
| 617229 | 500-630 | 250 | 429 | 500-630 | 164 | 187 | 7,700 | 5 | 40 |
| 617230 | 710-900 | 225 | 444 | 710-900 | 164 | 172 | 6,900 | 5 | 40 |
| 617231 | 710-900 | 250 | 444 | 710-900 | 164 | 187 | 7,600 | 5 | 40 |
| 617232 | 1000-1200 | 225 | 450 | 1000-1200 | 164 | 172 | 6,800 | 5 | 40 |
| 617233 | 1000-1200 | 250 | 450 | 1000-1200 | 164 | 187 | 7,500 | 5 | 40 |
Domaine d'utilisation
La selle FRIALEN avec extrémité pointue Universal SA UNI, permet de réaliser confortablement des dérivations ou des aérations. Cela remplace l'intégration coûteuse de pièces en T. Les manchons FRIALEN MB ou UB s'adaptent sur l'embout de départ du SA UNI.
Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes des niveaux SDR 11 à 26. Traitement d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit.
Instructions de mise en œuvre

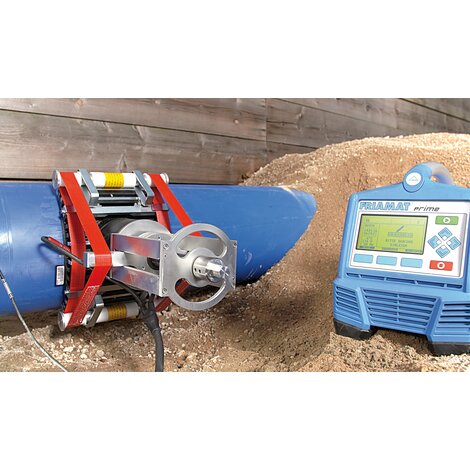

La selle avec extrémité pointue Universal SA UNI avec les sorties 90-160 est appliquée avec le dispositif de serrage UNITOP (réf. 613385 voir liste de prix FRIATOOLS). Pour les sorties 225 / 250, le dispositif de serrage UNITOP 250 (réf. 613387, voir liste de prix FRIATOOLS) est nécessaire. Le dispositif de serrage UNITOP ou UNITOP 250 est un outil universel utilisable pour toutes les dimensions. Veuillez tenir compte du mode d'emploi séparé des dispositifs de serrage UNITOP et UNITOP 250.
Le soudage de la conduite de distribution en PE-HD et de la conduite de raccordement domestique en PE-HD avec la selle FRIALEN à embout universel s'effectue par soudage FRIALEN - durablement étanche et par adhérence longitudinale.
Le tube, la selle et l'embout de départ sont préparés (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir les instructions de montage des raccords de sécurité FRIALEN).

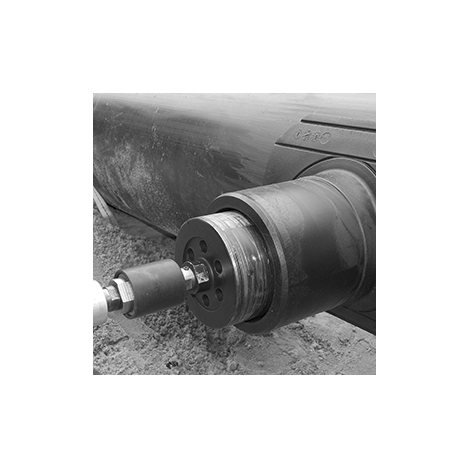

Le perçage des tuyaux sans pression s'effectue avec le kit de perçage FRIATOOLS FWAB. Veuillez tenir compte du mode d'emploi séparé du set de perçage FWAB.
Le soudage et le perçage de tubes sous pression de service sont possibles avec un appareil de perçage spécial. Veuillez contacter notre service d'application technique à ce sujet.
De bonnes raisons pour choisir la selle FRIALEN avec embout Universal SA UNI :
- Alternative économique aux raccords en T
- Traitement interdimensionnel de jusqu'à trois diamètres de tube
- Indication claire et sûre pour le bon serrage (clé dynamométrique préréglée)
- Perçage sans bavure et pratiquement sans décrochement pour une performance hydraulique maximale
- Possibilité de percer sous pression avec élément d'arrêt sans interruption de service
- L'adaptateur d'essai de pression FWDPA SA permet de tester l'étanchéité avant le perçage.
- Montage simple et sûr avec UNITOP et UNITOP 250 (Balanced-Loading)
- Indicateurs de soudure pour un contrôle visuel de la soudure
