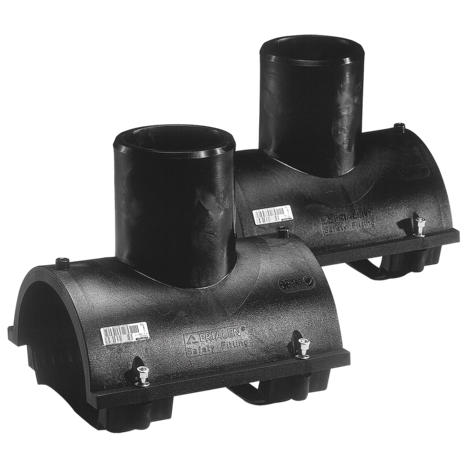

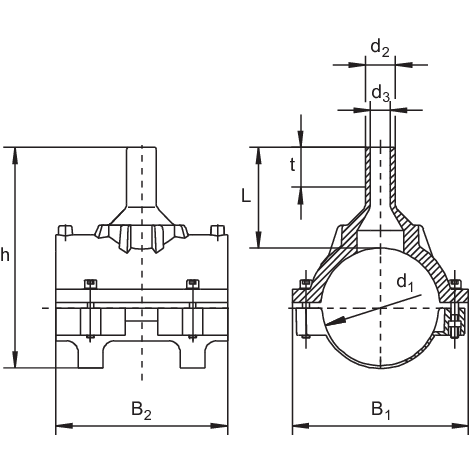

Selle avec extrémité en pointe, SDR 11

Selle avec embout SA SDR 11

  • Gaz, eau et H2
  • Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar
  • Matériau : PE 100-RC
  • Elément de selle avec collier
  • Perçage possible sous pression
  • Technologie de sécurité
  • Marque de contrôle DVGW : DV-8601AU2248 et DV-8606AU2249.

Remarque:

Pour le perçage sans pression, il existe notre appareil de perçage FWAB.

Pour le perçage sous pression, nous recommandons l'appareil de perçage de la société Hütz & Baumgarten (www.huetz-baumgarten.de).

En cas de besoin, veuillez vous adresser à notre service technique d'application.

Datenblatt
Selle avec extrémité en pointe, SDR 11
Selle avec extrémité en pointe, SDR 11
Selle avec extrémité en pointe, SDR 11
Selle avec extrémité en pointe, SDR 11

PE 100-RC SDR 11

Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz)

Référence product.detail.attribute.d1Small product.detail.attribute.d2Small product.detail.attribute.b1 product.detail.attribute.d1 product.detail.attribute.d3Small product.detail.attribute.hSmall product.detail.attribute.tSmall product.detail.attribute.anbarm product.detail.attribute.weight product.detail.attribute.packUnit product.detail.attribute.palletUnit
612757 63 32 108 63 22 171 44 20 0,340 20 360
612759 63 50 108 63 37 184 55 36 0,370 20 360
615020 75 50 110 75 38 167 55 36 0,430 15 270
615285 90 32 155 90 21 207 44 20 0,710 20 160
612819 90 63 155 90 50 207 63 46 0,740 20 160
615334 110 32 178 110 24 238 51 20 0,820 12 96
615031 110 50 178 110 39 245 60 36 0,810 12 96
612760 110 63 178 110 49 263 81 46 0,860 12 96
615411 110 90 165 110 70 228 79 65 0,970 12 96
615087 125 32 190 125 21 248 44 20 0,950 12 96
612761 125 63 190 125 47 248 63 46 0,990 12 96
615412 125 90 185 125 70 243 79 65 1,080 12 96
615584 125 110 185 125 86 243 82 84 1,150 10 80
612886 160 32 223 160 21 289 44 20 1,440 8 64
612762 160 63 223 160 47 303 63 46 1,520 6 48
615413 160 90 223 160 70 303 79 65 1,640 2 36
615739 160 110 223 160 86 303 82 84 1,770 2 36
615585 160 125 223 160 98 303 87 95 1,890 2 36
612763 180 63 240 180 47 291 63 46 1,190 6 48
615414 180 90 241 180 70 312 79 65 1,820 2 36
615948 180 110 241 180 86 319 82 84 1,960 2 36
615740 180 125 241 180 98 324 87 95 2,110 2 36
612764 200 63 250 200 47 311 63 46 1,180 5 40
612765 225 63 255 225 47 336 63 46 1,210 5 40
615415 225 90 284 225 70 358 79 65 1,960 5 40
616044 225 110 284 225 86 368 82 84 2,080 5 40
616045 225 125 284 225 97 374 87 95 2,240 4 32
616046 225 160 284 225 125 385 98 123 2,580 4 32

Domaine d'utilisation

Les colliers de manchons FRIALEN SA sont utilisés pour le perçage de conduites de gaz et d'eau sans pression ainsi que pour l'évacuation des eaux sous pression. La conduite de raccordement est reliée à la tubulure de sortie par des manchons FRIALEN UB.

Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes des niveaux SDR 11 à 17.6. Les raccords en forme de selle d 63 ne sont transformables qu'avec des tubes de niveau SDR 11. Épaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248 et DV-8606AU2249.

Instructions de traitement

Le soudage de la conduite de distribution en PE-HD et de la conduite de raccordement domestique en PE-HD avec le collier de manchon FRIALEN s'effectue par soudage FRIALEN - de manière étanche et avec une force longitudinale.

La selle et la tubulure de départ sont préparées (enlever/nettoyer la peau d'oxyde du tuyau) selon les exigences générales de montage (voir instructions de montage : raccords de sécurité FRIALEN pour conduites de raccordement domestique et de distribution jusqu'à d 225).

Perçage sans copeaux à l'état hors pression jusqu'à Ø 46 mm, de Ø 65 à Ø 123 mm avec copeaux extrêmement réduits à l'aide de l'appareil de perçage de la société Hütz + Baumgarten (www.huetz-baumgarten.de).

Pour les tuyaux en état sans pression, les SA peuvent être utilisés comme pièce en T avec sortie réduite.

Pour le perçage de la conduite principale sous pression de service, veuillez prendre contact avec notre service technique d'application.

De bonnes raisons pour choisir les colliers de serrage à manchon FRIALEN SA :

  • construction compacte

  • élément chauffant exposé pour une transmission optimale de la chaleur

  • unité pré-assemblée sans pièces perdables

  • Perçage pratiquement sans copeaux grâce à l'équipement de perçage de la société Hütz + Baumgarten

  • Faibles forces de perçage

  • Perçage sans bavure et pratiquement sans décrochement pour une performance hydraulique maximale

  • Perçage sans fuite possible grâce à un élément de blocage

  • Large zone de soudage

  • Code-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding)
