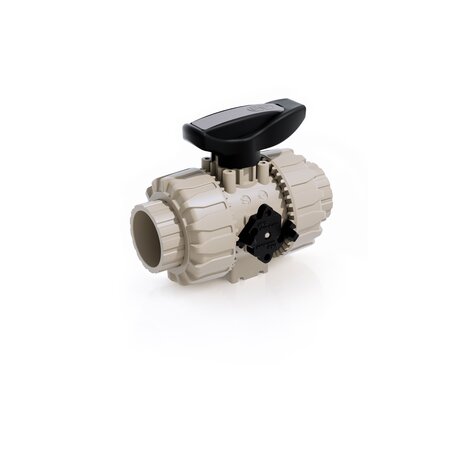

VKDIM - Vanne à bille à 2 voies DUAL BLOCK® DN 10:50
Robinet à boisseau sphérique à deux voies DUAL BLOCK® avec raccords femelles pour soudure à la poche, série métrique.
FIP a développé un robinet à boisseau sphérique de type VKD DUAL BLOCK® pour introduire une norme élevée dans la conception des robinets thermoplastiques. Le VKD est un robinet à tournant sphérique à démontage radial qui répond aux exigences les plus strictes des applications industrielles.
product.detail.headline.features:
- Poignée ergonomique multifonctionnelle en HIPVC avec clé amovible pour le réglage du support du joint à bille
- Verrouillage de la poignée 0°- 90° SHKD (disponible en tant qu'accessoire) ergonomique pendant le fonctionnement et cadenassable
- Tourelle d'ancrage robuste pour une automatisation facile et rapide, même après l'installation de la vanne sur le système à l'aide du module Power Quick (en option)
- Le système breveté de verrouillage des contre-écrous DUALBLOCK® assure un verrouillage étanche des contre-écrous même dans des conditions sévères telles que les vibrations ou la dilatation thermique.
- Boule usinée avec une finition de surface élevée pour une excellente manœuvrabilité et une fiabilité accrue.
EPDM
| Référence | product.detail.attribute.d | DN | product.detail.attribute.PN | product.detail.attribute.B | product.detail.attribute.B[5:1] | product.detail.attribute.C | product.detail.attribute.C[5:1] | product.detail.attribute.E | product.detail.attribute.H | product.detail.attribute.H[5:1] | product.detail.attribute.Z | product.detail.attribute.g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VKDIM016E | 16 | 10 | 10 | 54 | 29 | 67 | 40 | 54 | 102 | 65 | 74,5 | 150 |
| VKDIM020E | 20 | 15 | 10 | 54 | 29 | 67 | 40 | 54 | 102 | 65 | 73 | 145 |
| VKDIM025E | 25 | 20 | 10 | 65 | 34,5 | 85 | 49 | 65 | 114 | 70 | 82 | 218 |
| VKDIM032E | 32 | 25 | 10 | 69,5 | 39 | 85 | 49 | 73 | 126 | 78 | 90 | 298 |
| VKDIM040E | 40 | 32 | 10 | 82,5 | 46 | 108 | 64 | 86 | 141 | 88 | 100 | 480 |
| VKDIM050E | 50 | 40 | 10 | 89 | 52 | 108 | 64 | 98 | 164 | 93 | 117 | 682 |
| VKDIM063E | 63 | 50 | 10 | 108 | 62 | 134 | 76 | 122 | 199 | 111 | 144 | 1166 |
EPDM
| Référence | product.detail.attribute.d | DN | product.detail.attribute.PN | product.detail.attribute.B | product.detail.attribute.B[5:1] | product.detail.attribute.C | product.detail.attribute.C[5:1] | product.detail.attribute.E | product.detail.attribute.H | product.detail.attribute.H[5:1] | product.detail.attribute.Z | product.detail.attribute.g | product.detail.attribute.[["d" |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VKDIM016E0LF | 16 | 10 | 10 | 54 | 29 | 67 | 40 | 54 | 102 | 65 | 74,5 | 150 | - |
| VKDIM020E0LF | 20 | 15 | 10 | 54 | 29 | 67 | 40 | 54 | 102 | 65 | 73 | 145 | - |
| VKDIM025E0LF | 25 | 20 | 10 | 65 | 34,5 | 85 | 49 | 65 | 114 | 70 | 82 | 218 | - |
| VKDIM032E0LF | 32 | 25 | 10 | 69,5 | 39 | 85 | 49 | 73 | 126 | 78 | 90 | 298 | - |
| VKDIM040E0LF | 40 | 32 | 10 | 82,5 | 46 | 108 | 64 | 86 | 141 | 88 | 100 | 480 | - |
| VKDIM050E0LF | - | - | - | - | - | - | - | - | - | - | - | - | 50] |
| VKDIM063E0LF | 63 | 50 | 10 | 108 | 62 | 134 | 76 | 122 | 199 | 111 | 144 | 1166 | - |
EPDM
| Référence | product.detail.attribute.d | DN | product.detail.attribute.PN | product.detail.attribute.B | product.detail.attribute.B[5:1] | product.detail.attribute.C | product.detail.attribute.C[5:1] | product.detail.attribute.E | product.detail.attribute.H | product.detail.attribute.H[5:1] | product.detail.attribute.Z | product.detail.attribute.g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VKDIM016E0SF | 16 | 10 | 10 | 54 | 29 | 67 | 40 | 54 | 102 | 65 | 74,5 | 150 |
| VKDIM020E0SF | 20 | 15 | 10 | 54 | 29 | 67 | 40 | 54 | 102 | 65 | 73 | 145 |
| VKDIM025E0SF | 25 | 20 | 10 | 65 | 34,5 | 85 | 49 | 65 | 114 | 70 | 82 | 218 |
| VKDIM032E0SF | 32 | 25 | 10 | 69,5 | 39 | 85 | 49 | 73 | 126 | 78 | 90 | 298 |
| VKDIM040E0SF | 40 | 32 | 10 | 82,5 | 46 | 108 | 64 | 86 | 141 | 88 | 100 | 480 |
| VKDIM050E0SF | 50 | 40 | 10 | 89 | 52 | 108 | 64 | 98 | 164 | 93 | 117 | 682 |
| VKDIM063E0SF | 63 | 50 | 10 | 108 | 62 | 134 | 76 | 122 | 199 | 111 | 144 | 1166 |
FKM
| Référence | product.detail.attribute.d | DN | product.detail.attribute.PN | product.detail.attribute.B | product.detail.attribute.B[5:1] | product.detail.attribute.C | product.detail.attribute.C[5:1] | product.detail.attribute.E | product.detail.attribute.H | product.detail.attribute.H[5:1] | product.detail.attribute.Z | product.detail.attribute.g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VKDIM016F | 16 | 10 | 10 | 54 | 29 | 67 | 40 | 54 | 102 | 65 | 74,5 | 150 |
| VKDIM020F | 20 | 15 | 10 | 54 | 29 | 67 | 40 | 54 | 102 | 65 | 73 | 145 |
| VKDIM025F | 25 | 20 | 10 | 65 | 34,5 | 85 | 49 | 65 | 114 | 70 | 82 | 218 |
| VKDIM032F | 32 | 25 | 10 | 69,5 | 39 | 85 | 49 | 73 | 126 | 78 | 90 | 298 |
| VKDIM040F | 40 | 32 | 10 | 82,5 | 46 | 108 | 64 | 86 | 141 | 88 | 100 | 480 |
| VKDIM050F | 50 | 40 | 10 | 89 | 52 | 108 | 64 | 98 | 164 | 93 | 117 | 682 |
| VKDIM063F | 63 | 50 | 10 | 108 | 62 | 134 | 76 | 122 | 199 | 111 | 144 | 1166 |
FKM
| Référence | product.detail.attribute.d | DN | product.detail.attribute.PN | product.detail.attribute.B | product.detail.attribute.B[5:1] | product.detail.attribute.C | product.detail.attribute.C[5:1] | product.detail.attribute.E | product.detail.attribute.H | product.detail.attribute.H[5:1] | product.detail.attribute.Z | product.detail.attribute.g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VKDIM016F0LF | 16 | 10 | 10 | 54 | 29 | 67 | 40 | 54 | 102 | 65 | 74,5 | 150 |
| VKDIM020F0LF | 20 | 15 | 10 | 54 | 29 | 67 | 40 | 54 | 102 | 65 | 73 | 145 |
| VKDIM025F0LF | 25 | 20 | 10 | 65 | 34,5 | 85 | 49 | 65 | 114 | 70 | 82 | 218 |
| VKDIM032F0LF | 32 | 25 | 10 | 69,5 | 39 | 85 | 49 | 73 | 126 | 78 | 90 | 298 |
| VKDIM040F0LF | 40 | 32 | 10 | 82,5 | 46 | 108 | 64 | 86 | 141 | 88 | 100 | 480 |
| VKDIM050F0LF | 50 | 40 | 10 | 89 | 52 | 108 | 64 | 98 | 164 | 93 | 117 | 682 |
| VKDIM063F0LF | 63 | 50 | 10 | 108 | 62 | 134 | 76 | 122 | 199 | 111 | 144 | 1166 |
FKM
| Référence | product.detail.attribute.[["d" | product.detail.attribute.d | DN | product.detail.attribute.PN | product.detail.attribute.B | product.detail.attribute.B[5:1] | product.detail.attribute.C | product.detail.attribute.C[5:1] | product.detail.attribute.E | product.detail.attribute.H | product.detail.attribute.H[5:1] | product.detail.attribute.Z | product.detail.attribute.g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VKDIM016F0SF | 16] | - | - | - | - | - | - | - | - | - | - | - | - |
| VKDIM020F0SF | - | 20 | 15 | 10 | 54 | 29 | 67 | 40 | 54 | 102 | 65 | 73 | 145 |
| VKDIM025F0SF | - | 25 | 20 | 10 | 65 | 34,5 | 85 | 49 | 65 | 114 | 70 | 82 | 218 |
| VKDIM032F0SF | - | 32 | 25 | 10 | 69,5 | 39 | 85 | 49 | 73 | 126 | 78 | 90 | 298 |
| VKDIM040F0SF | - | 40 | 32 | 10 | 82,5 | 46 | 108 | 64 | 86 | 141 | 88 | 100 | 480 |
| VKDIM050F0SF | - | 50 | 40 | 10 | 89 | 52 | 108 | 64 | 98 | 164 | 93 | 117 | 682 |
| VKDIM063F0SF | - | 63 | 50 | 10 | 108 | 62 | 134 | 76 | 122 | 199 | 111 | 144 | 1166 |
- Système d'assemblage pour le collage, le filetage et le bridage
- Système breveté de roulement à billes SEATSTOP® pour le micro-ajustement des joints et la minimisation de l'effet des poussées axiales
- Démontage radial facile de l'installation et, par conséquent, remplacement rapide des joints toriques et des joints à bille sans l'utilisation d'outils.
- Corps de vanne PN 16 à démontage radial (true union) réalisé par moulage par injection en PVC-U rigide avec perçage intégré pour l'actionnement. Exigences d'essai conformes à la norme ISO 9393
- Démontage de la tuyauterie en aval possible avec le robinet en position fermée
- Boule flottante àpassage intégral avec finition de surface élevée
- Support intégré dans le corps pour la fixation du robinet
- Le support de la sphère peut être ajusté à l'aide du kit de réglage Easytorque.
- Possibilité d'avoir une poignée avec boîtier de fin de course LSQT intégré, également pour le montage ultérieur sur des installations existantes.
