Q/BBM-C - Pezzo folle SDR 11 - S5
Connettori in PP-H, codolo corto, per saldatura di testa SDR 11 - S5.
Serie di raccordi destinati al convogliamento di fluidi in pressione con sistema di giunzione mediante saldatura di testa.

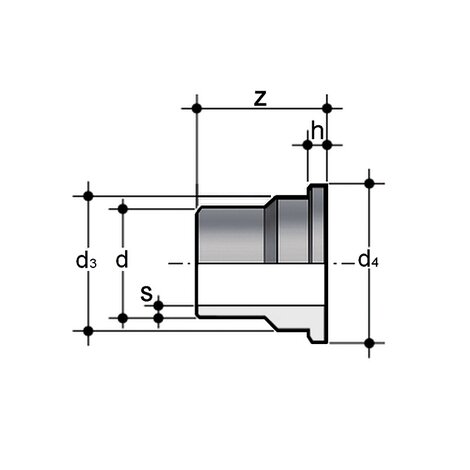

| Codice | d | d3 | d4 | h | S | Z | g |
|---|---|---|---|---|---|---|---|
| QBBMC11020 | 20 | 27,4 | 30 | 5 | 1,9 | 54 | 20 |
| QBBMC11025 | 25 | 35,9 | 38,7 | 6 | 2,3 | 54 | 22 |
| QBBMC11032 | 32 | 41,4 | 44,6 | 6 | 2,9 | 54 | 36 |
| QBBMC11040 | 40 | 52,8 | 56,4 | 7 | 3,7 | 54 | 54 |
| QBBMC11050 | 50 | 58,8 | 62,5 | 7 | 4,6 | 54 | 76 |
| QBBMC11063 | 63 | 73,8 | 78,3 | 8 | 5,8 | 54 | 118 |
